Fläkten startar ej

1. Strömbrytare Fläkt (kontrollera korrekt läge).

2. Överhettningsskyddet har löst ut. OBS! Pannan måste kallna till ca 80 °C innan överhettningsskyddet kan återställas. Vid återställning skruvas skyddshylsan av, sedan trycks stiftet tillbaka. Som regel hörs ett litet ”klick” när termostaten återställs.

3. Trasig säkring. Kontrollera säkringen på kretskortet. Det är en 6,3A glassäkring som sitter i en grön hållare på kanten av kretskortet.

4. Fläkten blockerad av skräp/sot/aska eller främmande föremål (t.ex. fågel). Kontrollera så fläkten inte är blockerad av sot, aska eller främmande föremål. Vanligt efter sotning av skorsten.

5. Defekt kondensator. Kontrollera kondensatorn till fläkten genom att ta loss fläkten och försiktigt snurra fläkthjulet i startläge. OBS! Se till att hålla stadigt i fläkten, eftersom den kan starta plötsligt och är kraftig, vilket kan orsaka skada. Om fläkten startar när fläkthjulet snurras manuellt är detta ett tecken på att kondensatorn är defekt. Kondensatorn som sitter i fläkten är på 6,0 µF.

6. Defekt fläkt. Mät om det är ström fram till fläkten. Är det ström fram så är troligen fläkten defekt. Är det inte ström fram så kan det vara kretskortet.

Pannan blir för varm

Om pannan överstiger ca 93°C stoppar fläkten vilket är en säkerhetsfunktion! Ökar temperaturen ännu mer så kommer överhettningsskyddet att bryta fläkten när temperaturen i pannan överstiger ca. 100ºC.

1. Luft i systemet. Om pannan är konstant för varm under eldning kan det bero på luft i systemet som förhindrar vattnets cirkulation. Lufta ur systemet!

2. Laddningspaket. Om pannan blir för varm kan det också bero på att termostaten, backventilen eller drivsidan (pumpen) i laddningspaket inte fungerar vilket kan ge en för hög panntemperatur. Kontrollera så att drivsidan fungerar och snurrar.

3. Ackumulatortankarna är fulla. Om ackumulatortankarna inte kan ta emot mer energi så kommer pannan bli för varm. Lägg aldrig i mer ved än vad som kan överföras till ackumulatortankarna.

Pannan brinner dåligt

1. Kontrollera att by-passpjället är rengjort och ordentligt tätt. På pannor före 1993 (kontrollpanel ovanpå pannan) skall spjället justeras manuellt så att viss styrka krävs för att stängas. På pannor efter 1993 (kontrollpanel inbyggd i fronten) är spjället fjäderbelastat och kräver ej någon justering.

2. Igensatta luftkanaler. Regelbunden rengöring är nödvändig för att pannan ska fungera säkert, effektivt och få lång livslängd. Bristande underhåll leder till sämre verkningsgrad och ökat slitage. Läs mer under kapitel Sotning.

3. Kontrollera fläkten. En sliten eller sotig fläkt ger reducerad luftmängd och kan påverka förbränningen.

4. Problem med veden. Ved finns i stor variation och för grovkluven, för lång eller för kort kommer ge problem med förbränningen. Veden ska vara 33cm till Solo Innova 20 och 50cm till Solo Innova 30 och 50. När du eldar ska du blanda stora och små och de större ska vara i den övre delen av vedmagasinet. Försöker man elda för stora vedträn eller för långa så kommer elden få sämre lufttillförsel vilket ger en ofullständig förbränning. Detta resulterar i att pannan brinner på låga effekter vilket kan orsaka kondens och skador på skorstenen. Små och korta vedträn ger däremot en hög effekt med högre värmeförluster ut i skorstenen och ett större slitage på din vedpanna.  Elda inte behandlad, fuktig eller dålig ved.

5. Utsliten keramik. Pannan brinner dåligt om keramiken är utsliten, speciellt de delar som veden ligger på. Läs mer under kapitel Keramik.

6. Kontrollera Funktionsvägledningen.

Elektrisk funktionsbeskrivning

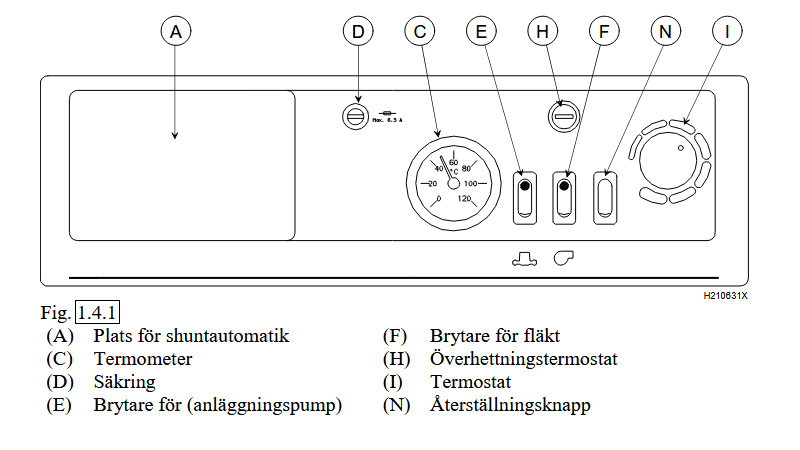

För att starta pannan i kallt tillstånd så måste man trycka in återställningsknappen (N):

• Relät K2 dras och förblir draget tills vidare.
• K2 kopplar in fläkten M6, och startar laddningspumpen M7.



När pannan når min-termostatens inställning

• Relät K2 släpper.
• Nu styr endast driftstermostaten (I) pannan.



När pannan faller under min-termostatens inställning

• Fläkten M6 stannar.
• Laddningspumpen M7 stannar.



Min-termostaten ska vara ställd på 100°C och ligger bakom panelen.

Fläkten

Från tilluftsfläkten får pannan all luft som behövs för förbränningen. Originalfläkten hade en effekt på 40W men har sedan uppgraderas till en 80W fläkt. Har du fortfarande en äldre fläkt och vill öka effekten på din panna så kan du byta till fläkten med högre effekt med artikelnummer 2080.

I alla pannrum med vedleldning så bildas det mycket damm som sedan dras in i fläkten och med tiden så bygger det upp ett lager med damm på fläktens vingar. Fläkten ska regelbundet göras rent 1-2 gånger per år.

Om du märker att fläkten tar lång tid att gå igång eller om den står till men att du kan hjälpa igång fläkten genom att snurra på fläkthjulet så betyder det oftast att kondensatorn har dålig kapacitans och måste bytas ut. Till fläkt på 40W behövs en kondensator på 1,5 uF med artikelnummer 100220 och till fläkten på 80W behövs en 2,0 uF med artikelnummer 100231.

Det sitter ett spjäll på fläkten men detta är inte nödvändigt. Om spjället är ur funktion så kan det tas bort och om det har trillat ner i luftkanalen så gör det inget.

Med tiden så slits keramiken och behöver bytas. Man kan dela upp keramiken i Solo Plus / Duo Plus i tre delar, förbränningskammare, sekundärluftsinsats eller komplett keramikbyte. Man kan givetvis byta alla delar separat och vi säljer alla delar löst om man inte vill byta en komplett keramik på en gång.

Under 2007 gjordes keramiken om till våra Solo Plus / Duo Plus pannor. Springan där sekundärluften leds ner till gaserna från veden slits i högre grad än keramiken runt om. Därför gjorde man om keramiken och skapade en utbytbar centrumsten för att det skulle vara billigare och enklare att byta den och slippa göra en större renovering. Om din keramik är äldre än 2007 och springan för sekundärluften är utsliten så måste du byta hela keramiken i vedmagasinet för de äldre keramikhalvorna finns inte kvar.

För att din keramik ska ha så lång livslängd som möjligt så tänk på att aldrig plocka ur keramiken efter du har eldat in den. Låt ett lager av aska ligga kvar som skydd och elda inte behandlat, fuktig eller dålig ved. Blanda gärna stora och mindre vedträn och elda inte bara stora eller mindre. Släng inte din ved i pannan och var försiktig med sotverktygen.

Livslängden på din keramik beror på hur många kubik man eldar, vedkvalitet, träslag, drag, mm. vilket gör det svårt att sätta ett datum på när just din keramik är förbrukad.

Förbränningskammare - Förbränningskammaren är en av de vanligaste förslitningsdetaljerna i pannan. Mindre sprickor och flisor är oftast ingen fara, förbränningskammaren kan användas tills ca 50% återstår. Solo Plus 18 och Duo Plus 18 använder artikel 2419, Solo Plus 30/40 och Duo Plus 25 använder artikel 6201481 och Solo Plus 60 använder artikel 2421.

Bruksanvisning för byte av förbränningskammaren

Sekundärluftsinsats - Sekundärluftsinsatsen är en av de vanligaste förslitningsdetaljerna i pannan. Mindre sprickor och flisor är oftast ingen fara och du kan oftast använda sekundärluftsinsatsen tills springan i mitten är ca 7 cm bred men har du problem med luften så kan du behöva byta tidigare. Solo Plus 18 och Duo Plus 18 använder artikel 092531, Solo Plus 30/40 och Duo Plus 25 använder artikel 092532 och Solo Plus 60 använder artikel 092533.

Bruksanvisning för byte av sekundärluftsinsatsen

Komplett keramikbyte - Är både förbränningskammaren och sekundärluftsinsatsen utsliten och den övriga keramiken också börjar bli utbränd är det dags för ett komplett keramikbyte. Solo Plus 18 och Duo Plus 18 använder artikel 2416, Solo Plus 30/40 använder artikel 6201480, Duo Plus 25 använder artikel 2415 och Solo Plus 60 använder artikel 2418.

Bruksanvisning för byte av keramikbyte

Punktkokning vid nedre luckan – Solo Plus

Det här är lokal kokning, inte att hela pannan kokar. En liten yta blir för varm så vattnet kokar just där. Det händer oftast mellan brännskålen och nedre luckan, nere vid botten av pannan.

På Solo Plus är tröskeln innanför askluckan vattenmantlad och ska skyddas av isolerstenen som sitter på luckan. Om färgen på luckan brunnit bort är isolerstenen ofta också kass. Då får tröskeln för mycket värme och det kan börja punktkoka, trots att pannan i övrigt går normalt.

Lågt systemtryck kan göra det värre, så ibland hjälper det att höja trycket lite – men det löser inte grundproblemet.

Så löser du det:

• Lämna ca 1 cm aska över tröskeln vid nedre luckan. Askan isolerar och lugnar värmen.
• När du sotar: dra ur sotet ur brännskålen, men låt askan ligga kvar nere mot luckan.

• Byt isolerstenen i askluckan om den är skadad.

Punktkokning är inget man ska köra med länge. Det sliter på stålet och kan ställa till problem längre fram. Med lite aska på rätt ställe försvinner det oftast helt.

I en Solo Plus rekommenderar vi att man monterar pelletsbrännaren i den nedre luckan. Man kan även montera den i den övre då Solo Plus till skillnad mot våra nyare vedpannor saknar en bypassplåt. Vid montage i den övre luckan bör all keramik monteras bort.
