Öppna expansionskärl

Vad är ett öppet expansionskärl?

Funktionen hos ett öppet expansionskärl är att ta upp vattnets volymförändringar som uppstår vid temperaturväxlingar, utan att skapa skadligt övertryck i systemet. När vattnet i värmesystemet värms upp expanderar det, och den ökade volymen leds upp i expansionskärlet. När temperaturen sjunker och vattnet kontraherar, återförs vätskan automatiskt från kärlet tillbaka till systemet.

Det öppna expansionskärlet placeras vanligtvis på den högsta punkten i värmesystemet. Detta underlättar avluftning, motverkar luftfickor och bidrar till en jämnare drift. På så sätt fungerar kärlet som en buffert som både hanterar volymförändringar och skyddar systemet mot tryckrelaterade skador.

Vi på säljer två olika typer av öppna expansionskärl, rostfria eller svartplåt.

Rostfria expansionskärl har hög motståndskraft mot korrosion, vilket gör dem lämpliga i öppna system med ständig syretillförsel. De har lång livslängd och kräver minimalt underhåll, samtidigt som de bidrar till renare systemvatten. Nackdelen är en högre initial kostnad jämfört med andra material.

Expansionskärl i svartplåt är ett kostnadseffektivt och beprövat alternativ som fungerar i många standardinstallationer. De är dock känsliga för korrosion, särskilt i öppna system där syre kontinuerligt tillförs vattnet.

Så dimensionerar du ett öppet expansionskärl

I ett öppet värmesystem är expansionskärlets uppgift att ta upp den volymökning som sker när vattnet värms upp. När temperaturen stiger expanderar vattnet, och med ett för litet öppet expansionskärl leder det till att vatten pressas ut vid uppvärmning och att luft sugs in vid avsvalning, vilket kan orsaka driftproblem och ökad korrosion i systemet.

Man kan räkna ut hur stort expansionskärl man behöver med hjälp av systemvolym, temperaturintervall mm. men en tumregel när det gäller öppen expansion till fastbränsle är ca 5% av systemets totala volym.

För en mer exakt dimensionering av expansionskärlets storlek, kontakta oss gärna så hjälper vi dig.

Öppna expansionskärl - Rostfria

Specifikationer	100 liter	150 liter	200 liter
Rsk/art.nr	6010	6015	6020
Vikt	12.7 kg	17 kg	23.6 kg
Höjd	600 mm	850 mm	750 mm
Diameter	480 mm	480 mm	600 mm
Anslutningar	DN 25	DN 32	DN 32

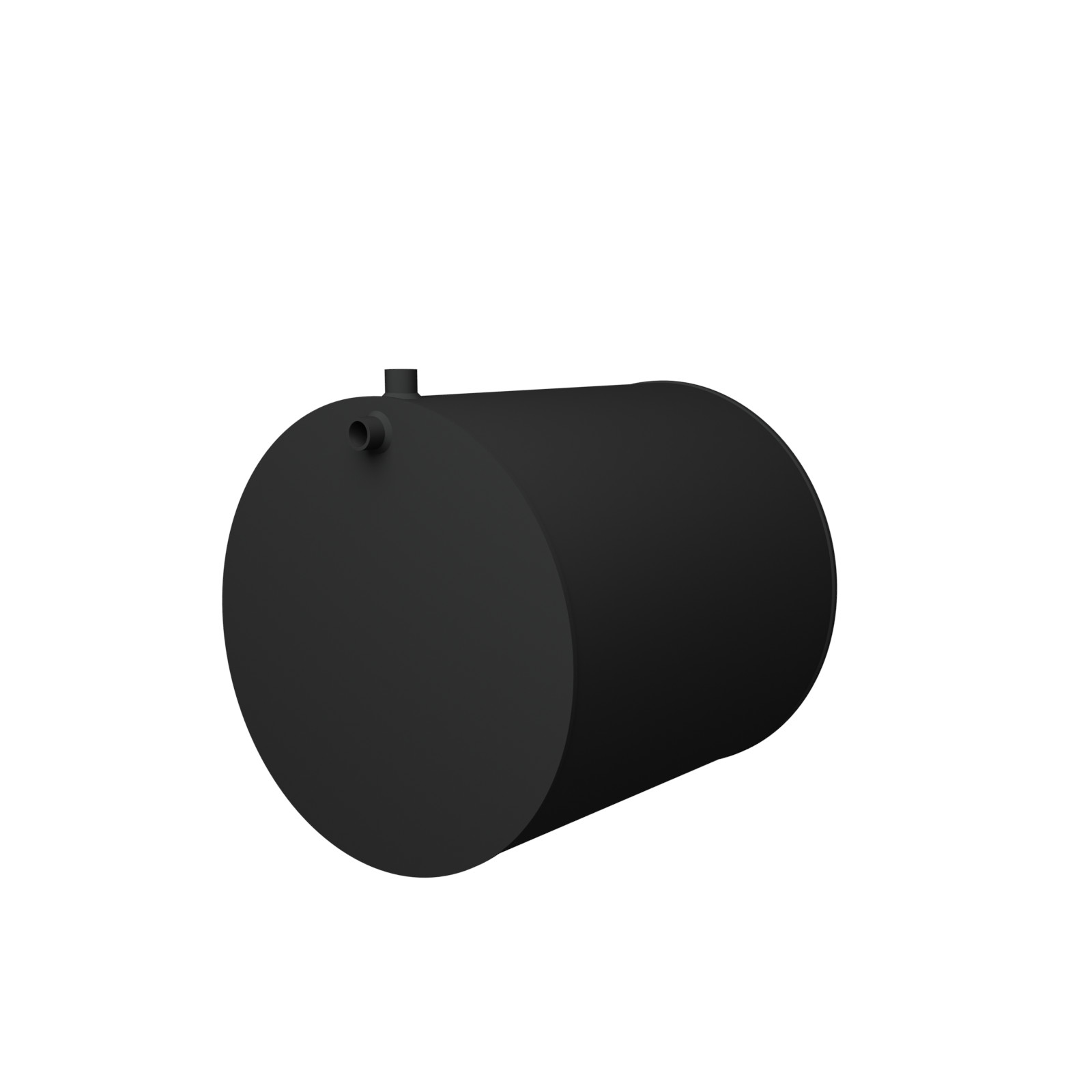

Öppna expansionskärl - Svartplåt

Specifikationer	50 liter	75 liter	100 liter	125 liter	150 liter	180 liter	200 liter
Rsk/art.nr	1088	1090	1091	1092	1093	1094	1095
Vikt	15 kg	20 kg	25 kg	32 kg	37 kg	46 kg	50 kg
Höjd	300 mm	500 mm	625 mm	750 mm	900 mm	1100 mm	1100 mm
Diameter	480 mm	480 mm	480 mm	480 mm	480 mm	480 mm	480 mm
Anslutningar	DN25	DN25	DN25	DN25	DN25	DN25	DN25
