Fläkten startar ej

1. Överhettningsskyddet har löst ut. OBS! Pannan måste kallna till ca 80 °C innan överhettningsskyddet kan återställas. Vid återställning skruvas skyddshylsan av, sedan trycks stiftet tillbaka. Som regel hörs ett litet ”klick” när termostaten återställs.

2. Trasig säkring. Kontrollera säkringen på styrningen. Det är en 3,15A glassäkring som sitter i säkringshållaren på framsidan av styrningen under strömbrytaren.

3. Fläkten blockerad av skräp/sot/aska eller främmande föremål (t.ex. fågel). Kontrollera så fläkten inte är blockerad av sot, aska eller främmande föremål. Vanligt efter sotning av skorsten.

4. Defekt kondensator. Kontrollera kondensatorn till fläkten genom att ta loss fläkten och försiktigt snurra fläkthjulet i startläge. OBS! Se till att hålla stadigt i fläkten, eftersom den kan starta plötsligt och är kraftig, vilket kan orsaka skada. Om fläkten startar när fläkthjulet snurras manuellt är detta ett tecken på att kondensatorn är defekt.

5. Defekt fläkt. Mät om det är ström fram till fläkten. Är det ström fram så är troligen fläkten defekt. Är det inte ström fram så kan det vara styrningen.

6. Defekt styrning. Mät om det är ström fram till styrningen. Är det ström fram till styrningen men från styrningen till fläkten så är troligen styrningen defekt. Kontrollera säkring och överhettningsskydd igen.

Fläkten stoppar ej

1. Rökgasvärdet på parametern N6 är för lågt inställd. Kontrollera styrningens inställda värde. Standard inställning är cirka 90°C. För att fläkten skall stanna måste rökgastemperaturen först stiga över inställt värde och när veden tar slut, sjunka under inställt värde.

2. Defekt rökgasgivare. Kontrollera värdet på rökgasgivare under drift. En defekt givare ger oftast larm AL4 i displayen.

3. Sot på dykröret till rökgasgivaren. En vanlig orsak till att styrningen inte stänger av fläkten är att det sitter sot på dykröret som är placerat innanför rökgasfläkten på pannans baksida. Om givaren till styrningen inte kan känna av rökgastemperaturen på grund av sotbeläggning kommer fläkten inte att stängas av. Ta bort rökgasfläkten och kontrollera samt rengör dykröret vid behov.

4. Defekt styrning. Ibland fastnar ett relä i styrningen och fläkten stannar inte. Man kan då knacka på styrningens baksida för att få det att släppa men det är oftast en tillfällig lösning och problemet kommer snart tillbaka.

Pannan blir för varm

Om pannan överskrider den inställda maximala panntemperaturen (standardvärde 87 °C) går rökgasfläkten ner till reducerat varvtal. Om panntemperaturen därefter stiger till 3 °C eller mer över inställd max panntemperatur stannar rökgasfläkten helt, medan laddningspumpen fortsätter att vara i drift. Ökar temperaturen ännu mer så kommer överhettningsskyddet att bryta fläkten när temperaturen i pannan överstiger ca. 100ºC.

1. Luft i systemet. Om pannan är konstant för varm under eldning kan det bero på luft i systemet som förhindrar vattnets cirkulation. Lufta ur systemet!

2. Laddningspaket. Om pannan blir för varm kan det också bero på att termostaten, backventilen eller drivsidan (pumpen) i laddningspaket inte fungerar vilket kan ge en för hög panntemperatur. Kontrollera så att drivsidan fungerar och snurrar.

3. Ackumulatortankarna är fulla. Om ackumulatortankarna inte kan ta emot mer energi så kommer pannan bli för varm. Lägg aldrig i mer ved än vad som kan överföras till ackumulatortankarna.

Pannan brinner dåligt

1. Inställning av luftspjäll. Kontrollera inställning av primär- och sekundärluftspjäll. Primärluftspjället ska stå på 70% och sekundärluftspjället ska stå på 25%.

2. Kontrollera packningen i vedluckan. Om packningen läcker från vedmagasinet till bypassen kommer elden att ta sig uppåt i eldstaden och veden övertändas. Det är endast veden i botten av vedmagasinet som skall brinna och lågan ska brinna nedåt genom spalten i keramiken. Packningen i vedluckan ska alltid vara mjuk och tät för att säkerställa att luckan sluter ordentligt mot pannkroppen.

3. Kontrollera packningen i rökgasfläkten. Om packningen till fläkten inte är tät så kan det dra tjuvluft där och försämra pannans effekt.

4. Igensatta luftkanaler. Regelbunden rengöring är nödvändig för att pannan ska fungera säkert, effektivt och få lång livslängd. Bristande underhåll leder till sämre verkningsgrad och ökat slitage. Läs mer under kapitel Sotning.

5. Problem med veden. Ved finns i stor variation och för grovkluven, för lång eller för kort kommer ge problem med förbränningen. När du eldar ska du blanda stora och små och de större ska vara i den övre delen av vedmagasinet. Försöker man elda för stora vedträn eller för långa så kommer elden få sämre lufttillförsel vilket ger en ofullständig förbränning. Detta resulterar i att pannan brinner på låga effekter vilket kan orsaka kondens och skador på skorstenen. Små och korta vedträn ger däremot en hög effekt med högre värmeförluster ut i skorstenen och ett större slitage på din vedpanna.  Elda inte behandlad, fuktig eller dålig ved.

6. Utsliten keramik. Pannan brinner dåligt om keramiken är utsliten, speciellt de delar som veden ligger på. Läs mer under kapitel Keramik.

Laddpumpen till ackumulatortankarna fortsätter gå efter avslutad eldning.

Kontrollera om symbolen för laddpumpen lyser. Om den inte gör det så har relät som drar laddpumpen fastnat och pumpen fortsätter gå. Man kan testa att ta bort topplocket och knacka på styrningen för att se om det släpper. Om detta fortsätter hända så bör styrningen bytas.

Pannan är internt färdigkopplad från fabrik.

All elanslutning sker till kablarna på baksidan av pannan. Kabel för laddpump är märkt ”M7”och inkommande ström NÄT.

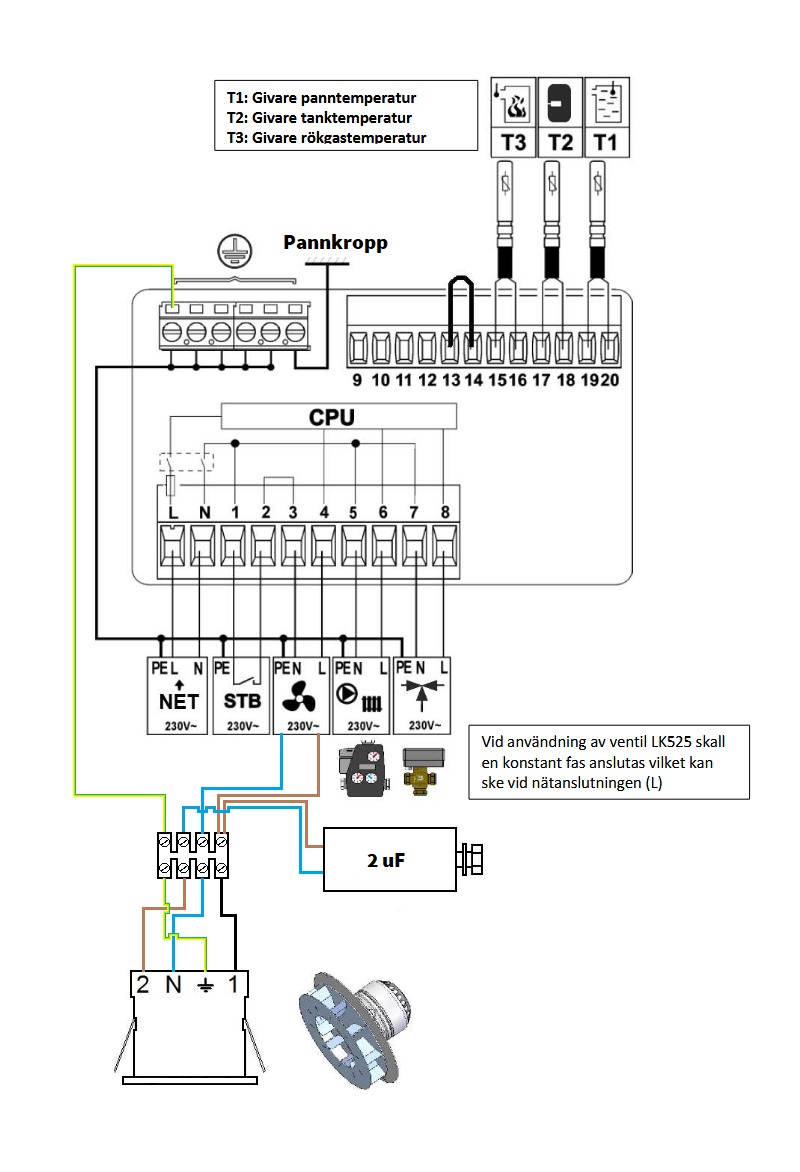

Nedan finns en översikt över styrningen på Excellent Standard.

Givare

Givarna T1 (panntemperatur) och T3 (rökgastemperatur) är vid leverans färdigkopplade och placerade i pannans
dykrör. Givaren T2 (tanktemperatur) är märkt CT4 och levereras löst med pannan, används endast när en 3-vägsventil är inkopplad. Detta används normalt ej i våra system.

Överhettningsskydd

Bryter fläkten när temperaturen i pannan överstiger ca. 100ºC. Vid återställning skruvas skyddshylsan av, sedan trycks stiftet tillbaka vid ca. 75ºC. Som regel hörs ett litet ”klick” när termostaten återställs. OBS! Pannan måste kallna ned innan det går att återställa.

Kondensator

Till Excellent finns det tre olika kondensatorer beroende på vilken fläkt pannan levererades med. Två av dem ligger under topplåten, antingen i mitten eller längst bak, och sitter antingen med kabelskor eller i en kopplingsplint. Båda är 2uF. Den tredje versionen sitter direkt på fläkten och är på 6,3uF till Excellent 30 - 40 eller 2uF till Excellent 50. Om man byter till den nya modellen av fläkt behöver man inte koppla bort kondensatorn i pannan.

Med tiden så slits keramiken och behöver bytas. I vedpannan Excellent är slitaget dock begränsat och väl genomtänkt i konstruktionen. Det är främst sekundärluftsinsatsen som påverkas, medan övrig keramik i pannan inte utsätts för någon större påfrestning.

För att din keramik ska ha så lång livslängd som möjligt så tänk på att aldrig plocka ur keramiken efter du har eldat in den. Låt ett lager av aska ligga kvar som skydd och elda inte behandlat, fuktig eller dålig ved. Blanda gärna stora och mindre vedträn och elda inte bara stora eller mindre. Släng inte din ved i pannan och var försiktig med sotverktygen.

Livslängden på din keramik beror på hur många kubik man eldar, vedkvalitet, träslag, drag, mm. vilket gör det svårt att sätta ett datum på när just din keramik är förbrukad.

Sekundärluftsinsats - Sekundärluftsinsatsen är en av de vanligaste förslitningsdetaljerna i pannan. Mindre sprickor och flisor är oftast ingen fara och du kan oftast använda sekundärluftsinsatsen tills springan i mitten är ca 7 cm bred men har du problem med luften så kan du behöva byta tidigare. Excellent 30-40 använder artikel 092534 och Excellent 50 använder artikel 092533.

Kanalbakstenen - Kanalbakstenen spricker ibland när man kommer åt den med sotverktygen då den sitter utsatt längst in i askutrymmet. Kanalbakstenens funktion är att bromsa rökgasflödet genom konvektionsdelen / tuberna i pannans bakre del. Om stenen skadas så ökar flödet genom pannan, vilket leder till minskad verkningsgrad och ökade rökgastemperaturer. Excellent 30-40 använder artikel 501044 och Excellent 50 använder artikel 501052.

Regelbunden rengöring är nödvändig för att pannan ska fungera säkert, effektivt och få lång livslängd. Bristande underhåll leder till sämre verkningsgrad och ökat slitage.

Ansvarsfördelning

Sotare: Rensar panna och skorsten 2-3 gånger per år.
Användaren: Utför löpande rengöring mellan sotningstillfällena enligt anvisningarna nedan.

Konvektionsrör och turbulatorer

Konvektionsrören överför värmen från rökgaserna till pannvattnet och hålls rena med hjälp av turbulatorer.

• På pannans framsida finns ett reglage kopplat till turbulatorerna.
• Genom att dra ut och skjuta in reglaget rör sig turbulatorerna upp och ned i konvektionsrören.
• Sot och beläggningar lossnar och faller ned på pannans botten.

Gör detta regelbundet, gärna flera gånger per vecka under eldningssäsong.

Manuell rensning av konvektionsrören är oftast inte nödvändig men kontrollera dem gärna några gånger per år.

• Ta bort renslocket genom att lossa de fyra vingmuttrarna.
• Rensa utrymmet ovanför konvektionsrören från sot och aska.
• Kontrollera att rören är rena.
• Vid behov kan turbulatorerna tas bort och rören rensas manuellt.
• Roterande borste för borrmaskin kan användas som extrautrustning för effektivare rengöring.

Rökgaslåda

• Rensas några gånger per år eller vid behov.
• Sot och aska avlägsnas manuellt.



Förbränningskammare

• Rensas vid behov, normalt några gånger per vecka.
• Använd askrakan varsamt – materialet blir skörare med tiden.
• Keramiken får aldrig tas ur pannan.



Vedmagasin

• Rengörs 1 gång per månad eller vid behov.
• Aska skrapas ned genom brännspalten till förbränningskammaren.
• Var noga med att rensa hörn och botten, låt det inte bli några "skidbackar" i hörn eller kanter.



Värmeplåtar

• Värmeplåtar sitter på sidorna i vedmagasinet.
• Tas bort cirka 4 gånger per år.
• Skrapa bort beläggningar bakom plåtarna.
• Kontrollera samtidigt att primärluftshålen inte är igensatta.



Primärluftskanaler

• Kan efter flera års drift sättas igen.
• Rensas genom de två inspektionshålen framifrån.



Rökgasfläkt

• Rengörs cirka 4 gånger per år.
• Beläggningar på fläkthjulet minskar fläktkapaciteten kraftigt.
• Demontering och rengöring.
• Koppla ur stickkontakten.
• Lossa skyddskåpan och de fyra vingmuttrarna.
• Ta ur fläkten.
• Rengör fläkthjul och fläkthus försiktigt med mjuk borste.
• Rengör även dykröret till rökgasgivaren.
• Kontrollera att packningen är ren och hel.
• Montera tillbaka i omvänd ordning och kontrollera att kontakten sitter korrekt.

Primärluftsspjället - Spjäll för reglering av primärluft vilken bestämmer hastigheten för förgasningen av
veden.

Sekundärluftsspjället - Spjäll för reglering av sekundärluft för förbränning av vedgaserna i
förbränningskammaren.

Vid märkeffekt och nysotad panna ska rökgastemperaturen ligga runt 140–150 °C. Om temperaturen överstiger 250 °C stannar rökgasfläkten av säkerhetsskäl.

• Primärluft styr effekten (hur snabbt veden förgasas).
• Sekundärluft används för att bränna gaserna ordentligt.
• Barrved kräver mer primärluft än lövved.



Normal startinställning:

• Primärluft: 50–75 % öppet
• Sekundärluft: ca 25 % öppet
• Efter ca 30-45 minuter är driften stabil och sekundärluften finjusteras.
• Rätt inställd låga är gul med lätt blå ton.



Ved med låg fukthalt (<15 %) kräver mindre primärluft för att undvika för snabb förgasning och risk för puffar.

Primärluft – ”gaspedalen”

• Sitter i övre spjället
• Avgör hur snabbt veden förgasas
• Mer primärluft → högre effekt → högre rökgastemperatur
• För mycket primärluft kan ge för snabb gasbildning och instabil drift



Sekundärluft – ”efterförbränningen”

• Sitter i nedre spjället
• Bränner de gaser som bildas av veden
• För lite sekundärluft → sotig, mörk låga
• För mycket sekundärluft → lågan kyls och kvävs
• Rätt mängd → ren, stabil och effektiv förbränning



Så vet du att inställningen är rätt

• Titta på flamman genom inspektionsglaset
• Den ska vara gul med en lätt blåaktig färg
• Rökgastemperaturen ska ligga inom rekommenderat område
• Justering behövs oftast bara om du byter vedtyp eller kvalitet



Om pannan puffar med rätta inställningar så kan det även vara tilluften till pannrummet som behöver kontrolleras.

Om det är något som knackar eller slår bakom pannan så är det oftast backventilen i laddningspaketet.

Detta fenomen kommer främst när det är kallt ute. När pannan startar laddpumpen så cirkulerar det mellan pannan och ackumulatortankarna. Om shunten är öppen så cirkulerar också vatten från tankarna till huset.  När båda kretsarna är öppna och aktiva samtidigt så kan det bli resonans i backventilen och få den att slå fram och tillbaka. Man kan testa att stänga shunten när man hör ljudet för att kontrollera.

Det kan även vara så att laddpumpen på laddningspaketet kan vara i fel läge. Äldre laddpaket ska stå på läge 3 och de mer moderna ska stå på tre gula lampor och inga gröna. Konstant Kurva 3.

Längst in i askutrymmet finns det en keramiksten som kallas Kanalbaksten. Kanalbakstenen bromsar rökgasflödet genom pannan och utan den så kan man få något snabbare fart genom pannan och lite högre temperatur på rökgaserna. Det går att köra utan denna och det är inget som kan förstöra pannan.

Det är relativt vanligt att man får ut "benen" till denna när man askar ut pannan genom askluckan.

Man byter denna genom att dra ut de fyra L-stöden eller sidostenarna (två på varje sida) och sedan ersätter den trasiga keramikstenen med en ny.
