Support för Calimax kaminer

Kaminer från Calimax – Har utgått

Calimax Solida var en fristående pelletskamin som kombinerade modern estetik med pålitlig och tystgående teknik. Den hade en mycket hög verkningsgrad på över 90 procent och producerade klimatneutral värme med minimala emissioner. Tack vare sin inbyggda rumssensor kunde den starta och stängas av automatiskt beroende på temperatur, vilket gav jämn värme och lång livslängd med minimalt slitage. Solida hade grå sidoplåtar som kunde lackeras i valfri färg och fanns i effekterna 8 och 10 kW. Den var lätt att rengöra, krävde lite underhåll och kunde driva upp till 60 timmar utan avbrott.

Calimax Solida fanns även i två andra kosmetiska stilar, Popers och Savona, men med samma komponenter.

Calimax Twist 80/20 var en vattenmantlad pelletskamin som kombinerade elegant design med hög effektivitet. Den var konstruerad för att ge både luftburen och vattenburen värme, där cirka 80 procent av energin överfördes till vattnet och resterande 20 procent spreds som varmluft i rummet. Twist 80/20 hade tre effektlägen och en inbyggd panntermostat som automatiskt reglerade värmen, vilket gav en jämn drift och skyddade tändanordningen mot onödigt slitage. Den hade en verkningsgrad på upp till 95 procent och var mycket tyst eftersom den saknade konvektionsfläkt. Designen kombinerade borstad rostfri front med svarta sidoplåtar.

Calimax Sandor pelletskamin var en helautomatisk kamin som utvecklades för effektiv och ren förbränning av 6 eller 8 mm träpellets. Den hade ett bränsleförråd på 30 kilo, vilket räckte för cirka 60 timmars kontinuerlig drift. Kaminen styrdes av en integrerad elektronik som reglerade start, drift och avkylning och kunde köras både hel- och halvautomatiskt. Den växlade automatiskt mellan tre fasta effektlägen beroende på temperaturskillnaden mellan rums- och måltemperatur. Förbränningskammaren var utformad så att askan hamnade direkt i asklådan, vilket förlängde rengöringsintervallen. Glaset hölls rent genom en luftström som minskade nedsmutsning, och kaminen hade automatiska säkerhetsfunktioner som stängde av driften vid fel.

På denna sida hittar du:

Manual och länkar
Reservdelar
Felsökning
Styrning och elektronik
Relaterade produkter

Manual och länkar

Manual och länkar

Solida / Savona / Popers - Manual

Twist 80 / 20 - Manual

Sandor - Manual

Solida / Savona / Popers - Reservdelar

Twist 80 / 20 - Reservdelar

Sandor - Reservdelar

Reservdelar

Reservdelar

Tyvärr har vi en begränsad mängd reservdelar till kaminer från Calimax.

Vi strävar efter att hålla ett så komplett lager av reservdelar som möjligt till våra tidigare kaminer.
Tyvärr blir det med tiden allt svårare att få tag på vissa komponenter, då flera modeller och delar har utgått ur produktion.

För delar som inte längre finns tillgängliga försöker vi i möjligaste mån hjälpa till med alternativ eller motsvarande lösningar. Kontakta oss för mer information.

Felsökning

Felsökning

Första steget vid problem med din kamin.

Ofta är det första steget att rengöra kaminen från aska och sot. Kontrollera att brännkoppen sitter korrekt och att alla packningar är hela och fungerar som de ska. Se även till att både inkommande och utgående luftkanaler samt båda fläktarna är ordentligt rengjorda. Att rengöra kaminen innan felsökning är viktigt eftersom smuts, aska och sot annars kan skapa onödiga felkällor. En smutsig kamin kan ge upphov till symptom som liknar tekniska fel, vilket försvårar felsökningen och leder till att åtgärden tar längre tid än nödvändigt.

Kaminens två Högtemperaturvakter (10), Rökgastryckvakten (13) och Skruvmotorn (4) är kopplade i serie. För att kaminen skall fungera skall båda Högtemperaturvakterna (10) och Rökgastryckvakten (13) vara slutna.
Om någon av Högtemperaturvakterna har löst ut stoppar Skruvmotorn och styrningen larmar.

Anledning till att Högtemperaturvakterna löser ut är ofta beroende på att kaminen är dåligt rensad/sotad och blir för varm. Högtemperaturvakterna kan även vara defekta.

Om Rökgastryckvakten löser ut stoppar Skruvmotorn och styrningen larmar. Anledning till att Rökgastryckvakten löser ut på övertryck i rökgaskanalen/skorstenen efter kaminens Rökgasfläkt (8) kan bero på att skorstenen är delvis eller helt blockerad eller på grund av dåligt drag. Rökgastryckvakten kan även vara defekt.

Kaminens Lågtemperaturvakt (9) känner av om kaminen brinner eller ej. Lågtemperaturvakten är öppen när kaminen startas och skall sluta inom 20 minuter. Slutning sker när temperaturen vid termostaten är högre än 60°C.
Om slutning ej sker inom angiven tid går kaminen in i avkylningsfas och stoppar. Detta kan bero på att Bränsleförrådet (3) är tomt, Tändelementet (6) är trasigt eller Lågtemperaturvakten är defekt.

Styrning och elektronik

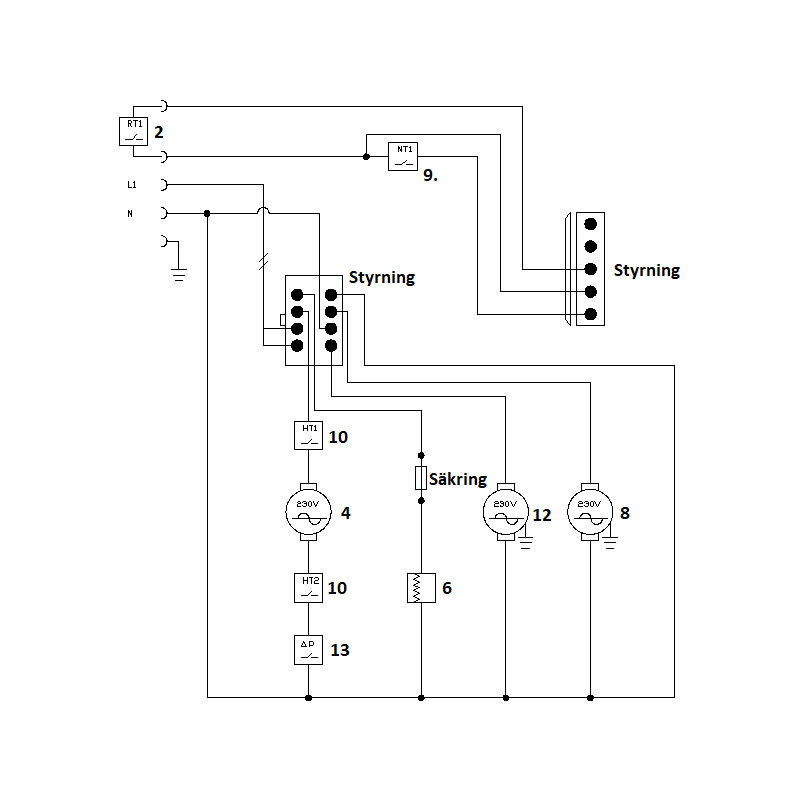

Styrning - Elschema

Obs, elschemat nedan illustrerar en Sandor pelletskamin och var respektive komponent är placerad. Twist 80/20 och Solida skiljer sig men är relativt lika.

Styrning - Panel

Styrning

Har du en äldre styrning med en strömbrytare på så hittar du information om styrningen i din manual.

Om du har fått byta styrning på din kamin så heter utbytesstyrningen till Calimax pelletskaminer Max1.

Du hittar manualen för Max1 här:

Calimax - Manual Styrning max1

Tempgivare: Till den gamla styrningen så fanns det en rumstemperaturgivare fast monterad i styrningen. I den nya styrningen så säljs denna löst och den kopplas på plint B3 i styrningen.

Styrning - Panel - Parametrar
Inställning av parameterlista

Vid byte av styrning är det nödvändigt att välja rätt parameterlista i kontrollpanelen max1.
Alla parameterlistor finns sparade i styrningen.

Calimax - Parameterlista max1 (Tyska)

Bestäm rätt parameterlista
För att välja rätt lista behöver du följande uppgifter:
1. Vilken typ och effekt har kaminen(se typskylten)?
2. Vilken konvektionsfläkt används? Se motsvarande artikelnummer i dokumentationen.
3. Vilken växelmotor används? Se motsvarande artikelnummer i dokumentationen.
4. Med dessa uppgifter väljer du rätt parameterlista.
5. Kontrollera därefter att rätt listnummer är inställt i max1 plus.
Så här ställer du in rätt parameter
1. Tryck in knappen Pil Ned och håll den nedtryckt.
2. Tryck kort på knappen + medan den första hålls ned.
3. Släpp båda knapparna. Du hamnar nu på E10 som är Men Max1.
4. Bläddra med knappen Pil Upp till sida E11.
5. Välj önskad parameterlista med + / - knapparna.
6. Tryck på Shiftnyckeln för att lämna menyn – listan sparas automatiskt.

Elektronik - Tändelement

Originaltändelementen till Calimax pelletskaminer har utgått ur produktion och ersatts av likvärdiga modeller. Det finns två olika typer av tändelement.

Den första typen är kopplad i en plint direkt på tändröret, strax bakom där det sitter monterat. Originalet var ett "kantigt" tändelement som nu har ersatts av artikelnummer 401.00.0.113.

Den andra typen har en längre kabel som sitter ansluten i en kopplingsplint bland kablaget i den nedre delen av kaminen. Det ursprungliga utförandet hade en röd kabel och en rostfri hylsa/tändrör. Om man behöver ersätta detta originaltändelement måste även tändröret bytas ut till den nya versionen med artikelnummer 401.00.0.115. Har man däremot redan bytt bort originalutförandet tidigare så räcker det att endast byta själva tändelementet, vilket har artikelnummer 016488.

Kaminens delar

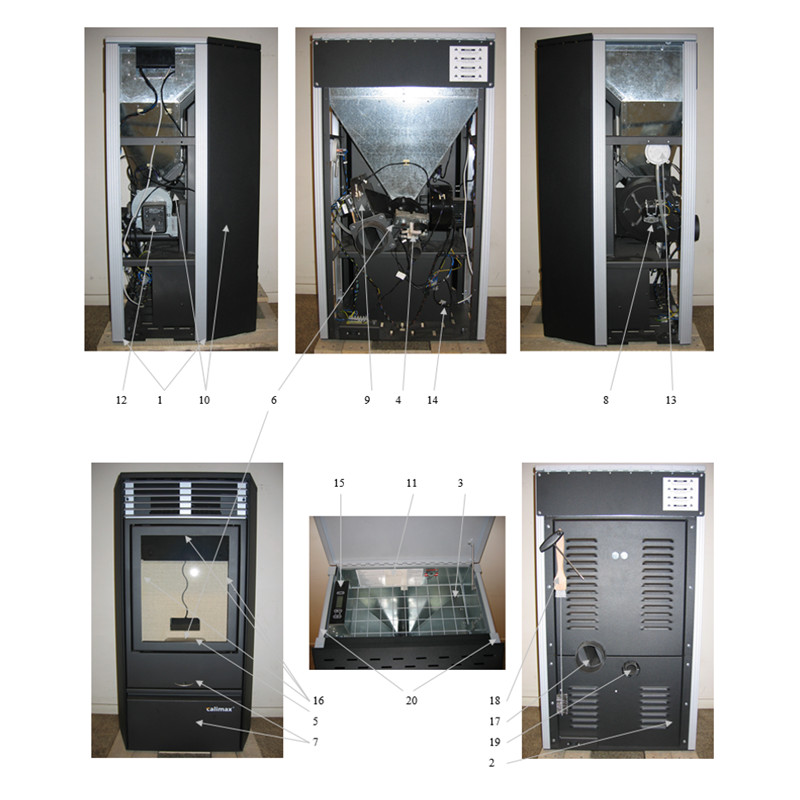

Obs, bilderna på kaminen nedan illustrerar en Sandor pelletskamin och var respektive komponent är placerad. Twist 80/20 och Solida skiljer sig men är relativt lika.
1. Ställbara fötter
  Pelletskaminen måste stå vågrätt för att säkerställa driften. För att åstadkomma detta kan fötterna justeras i höjdled.
2. Rumsgivare
  Innan ni startar upp kaminen skall ni kontrollera att rumsgivaren sticker ut på baksidan av kaminen. Om den inte gör det demonteras det övre bakstycket och sladden träs ut genom hålet i plåten som är avsett för rumsgivaren.
3. Bränsleförråd
  Bränsleförrådet rymmer ca. 30 kg pellets.
4. Skruvmotor / matarskruv
  Skruvmotorn (nr 17 på elschema) driver matarskruven som matar pellets från bränsleförrådet till brännkoppen. Skruvmotorn varvtalregleras vilket gör att mängden pellets per tidsenhet kan varieras och därmed effekten. Tre effektlägen är förprogrammerade. Om matarskruven kilas fast på grund av främmande föremål i pelletsen, kan föremålen oftast tas bort genom att skruvmotorn vrids fram och tillbaka. Uppstår något fel i skruvmotorn känner styrningen av detta och stänger av kaminen

  Test: Ta loss kontakterna och mät motståndet på skruvmotorns båda anslutningsstift.
  Motståndet över dessa skall vara ca. 87 Ohm. Är motståndet 0 Ohm är motorn kortsluten och skall bytas.
5. Brännkopp
  Brännkoppen är konstruerad så att den fördelar förbränningsluften i primär och sekundärluft vilket ger en ren och effektiv förbränning av pelletsen. Dessutom gör konstruktionen att askan efter förbränningen till största delen faller ner direkt i asklådan. Kontrollera alltid att brännkoppen sitter ordentligt på plats.
6. Elektrisk tändning
  Den integrerade elektriska tändningen består av ett glödstift (nr 5 på elschema) som hettar upp en luftström vilken tänder pelletsen. I varje startfas är tändningen aktiv i ca. 7 minuter. En låga bör synas inom 2 till 5 minuter. OBS! Om kamindörren är öppen saknas kylning för tändstaven vilket innebär att denna kan överhettas och gå sönder.

  Glödstiftet är säkrat med en 3,15 A, 250V säkring (5x20 mm).
7. Askspjäll och asklåda
  Askspjället möjliggör uraskning av brännrummet utan att kamindörren behöver öppnas. Asklådan är så stor att den vanligen klarar en månads drift mellan tömningstillfällena. Det är viktigt att återställa askspjäll och asklåda i sina ursprungliga positioner, annars kan förbränningen försämras.
8. Rökgasfläkt
  Rökgasfläkten (nr 3 på elschema) suger in förbränningsluften till förbränningsrummet som därigenom får ett visst undertryck. Fläkten transporterar sedan rökgaserna till skorstenen. Skorstensdraget får ej överstiga 20 Pa för att garantera en säker drift. Vid högre drag skall en draglucka installeras på rökröret.

  Test: Ta loss kontakterna och mät motståndet över rökgasfläktens båda anslutningsstift. Motståndet skall vara ca. 55 Ohm. Är motståndet 0 Ohm är motorn kortsluten och skall bytas.
9. Lågtemperaturvakt
  Lågtemperaturvakten (nr 8 på elschema) sitter vid rökgasfläkten och mäter rökgastemperaturen. När rökgaserna vid uppstart når 60°C sluts huvudströmkretsen. Om rökgastemperaturen av någon anledning sjunker under 50 °C bryts huvudströmkretsen och pelletskaminen går in i avkylningsfasen (måste återstartas manuellt).

  Brytningstemperatur: 50°C
  Slutningstemperatur: 60°C

  Test: Ta loss kontakterna till lågtemperaturvakten. Mät motståndet över temperaturvaktens båda anslutningsstift. Lågtemperaturvakten leder inte ström om temperaturen är under 60°C, dvs. motståndet över skall vara oändligt stort.
10. Högtemperaturvakt
  Pelletskaminen har två högtemperaturvakter som mäter yttemperaturen på sidan av eldstaden (nr 6 på elschema) och fallröret (nr 16 på elschema). Båda är kopplade i serie med skruvmotorn. Om den kritiska yttemperaturen (120°C) överskrids bryts strömmen till skruvmotorn och kaminen stannar (måste återstartas manuellt). Fläktarna fortsätter att gå för att förbränna den pellets som finns i brännkoppen och för att kyla kaminen.

  Brytningstemperatur: 120°C
  Slutningstemperatur: 110°C

  Test: Ta loss kontakterna till högtemperaturvakterna. Mät motståndet över temperaturvakternas båda anslutningsstift. Högtemperaturvakten leder ström dvs. motståndet över skall vara ca. 0 Ohm om temperaturen är under 120°C.
11. Typskylt
  Information om tillverkningsår och tillverkningsnummer samt modell.
12. Konvektionsfläkt
  Konvektionsfläkten (nr 1 på elschema) trycker rumsluften genom värmeväxlaren och säkerställer en jämn och behaglig värmefördelning i uppställningsrummet.

  Test: Ta loss kontakterna och mät motståndet över konvektionsfläktens båda anslutningsstift. Motståndet skall vara ca. 26 Ohm. Är motståndet 0 Ohm är motorn kortsluten och skall bytas.
13. Rökgastryckvakt
  Rökgastryckvakten (nr 15 på elschema) kontrollerar om ett otillåtet övertryck uppkommer i rökgasdelen. Om så sker ryts strömmen till matarskruven. Anledningar till övertryck kan vara att ett spjäll är stängd, stopp i skorstenen eller kraftig vind.

  Test: Ta loss kontakterna och mät motståndet mellan kontakt “1“ och “3“. Motståndet skall vara 0 Ohm (sluten strömkrets). Uppmäts ett motstånd måste tryckvakten bytas. Kontrollera att tryckvakten är rätt ansluten: Kablarna anslutna till klämma ”1” och”3” och tryckslangen till position ”P1“. Transportskyddet på “P2“ skall vara borttaget.
14. Säkring
  På ledningen till tändelementet sitter en säkringshållare med en säkring på 3,15 A (5x20 mm).

  Test: Öppna säkringshållaren och mät på säkringen. Säkringen skall leda ström dvs. motståndet skall vara ca. 0 Ohm.
15. Styrning
  Den mikroprocessorkontrollerade styrningen säkerställer en säker och fullt automatisk drift. Parametrarna för startfasen, driftläget och avkylningsfasen är programmerade i styrningen, och kan vid behov programmeras om av servicepersonal. En inbyggd temperaturgivare mäter den aktuella rumstemperaturen vilket möjliggör den temperaturstyrda automatiska driften. Styrningen har en 4 A, 250V säkring (5x20 mm).

  Test: Mät på säkringen. Säkringen skall leda ström dvs. motståndet skall vara ca. 0 Ohm.
16. Luft för rengöring av glasrutan
  Glasrutan är försedd med en spalt på var sida av glasrutans överkant så att en luftström kan "spola" glaset och därmed minimera nedsmutsningen. I jämförelse med andra kaminer är mängden luft mindre, vilket gör att glasrutan kan få en beläggning snabbare. Att vi minimerat luftmängden beror på att kaminen då får mindre ”tjuvluft” och därmed högre verkningsgrad och ger mindre emissioner.
17. Rökkrörsanslutning
  Pelletskaminen skall anslutas till skorstenen enligt gällande regler. Vid frågor kontakta den lokala sotarmästaren.
  Kaminen är utrustad med sugande fläkt vilket gör att det kan uppstå övertryck i rökröret. På grund av detta måste alla skarvar i rökröret tätas noggrant.
18. Verktyg
  Verktygshållare med verktyg.
19. Insugningsrör
  Insugningsrör för förbränningsluften.
20. Sidoplåtar
  Avtagbara sidoplåtar för service och rengöring. Plåtarna dras rakt upp efter det att täckbrickorna i toppen tagits bort.
