Bonus 30 var en kombinationspanna i vårt sortiment som har ersatts av Bonus Light. Pannan gav stor flexibilitet genom att kunna eldas med både ved och pellets, med höga verkningsgrader för båda bränslena. Den keramiska insatsen och den termostatstyrda sugfläkten säkerställer en effektiv och stabil förbränning, medan den kraftiga isoleringen bidrar till god energieffektivitet.
Felsökning - Fläkten startar ej
Fläkten startar ej
Strömbrytare I / II ska stå i läge ”II” (kontrollera korrekt läge).
Överhettningsskyddet har löst ut. OBS! Pannan måste kallna till ca 80 °C innan överhettningsskyddet kan återställas. Vid återställning skruvas skyddshylsan av, sedan trycks stiftet tillbaka. Som regel hörs ett litet ”klick” när termostaten återställs.
Trasig säkring. Kontrollera säkringen på kretskortet. Det är en 6,3A glassäkring som sitter i en grön hållare på kanten av kretskortet.
Fläkten blockerad av skräp/sot/aska eller främmande föremål (t.ex. fågel). Kontrollera så fläkten inte är blockerad av sot, aska eller främmande föremål. Vanligt efter sotning av skorsten.
Defekt kondensator. Kontrollera kondensatorn till fläkten genom att ta loss fläkten och försiktigt snurra fläkthjulet i startläge. OBS! Se till att hålla stadigt i fläkten, eftersom den kan starta plötsligt och är kraftig, vilket kan orsaka skada. Om fläkten startar när fläkthjulet snurras manuellt är detta ett tecken på att kondensatorn är defekt. Kondensatorn som sitter i fläkten är på 6,0 µF.
Defekt fläkt. Mät om det är ström fram till fläkten. Är det ström fram så är troligen fläkten defekt. Är det inte ström fram så kan det vara kretskortet.
Felsökning - Fläkten stoppar ej
Fläkten stoppar ej
Min-termostaten är för lågt/högt inställd. Kontrollera min-termostatens inställda värde. Om rökgasfläkten inte stoppar efter avslutad eldning kan orsaken vara att min-termostaten är felaktigt inställd, antingen för lågt eller för högt. Lämplig inställning är cirka 110–140 °C.
Defekt min-termostat. Kontrollera funktionen på min-termostaten. För att rökgasfläkten ska stoppa måste rökgastemperaturen först överstiga det inställda värdet under eldning, och när temperaturen sedan sjunker under inställt värde, vilket indikerar att veden är slut, ska fläkten stanna. Min-termostaten kontrolleras genom att dra ut ratten cirka 5 mm och vrida den mot max- eller minläge, varvid ett klickande ljud ska höras vid aktuell rökgastemperatur. Vid vridning mot ”min” ska fläkten starta och vid vridning mot ”max” ska fläkten stoppa.
Sot på dykröret till min-termostaten. En vanlig orsak till att min-termostaten inte stänger av fläkten är att det sitter sot på dykröret som är placerat innanför rökgasfläkten på pannans baksida. Om givaren till min-termostaten inte kan känna av rökgastemperaturen på grund av sotbeläggning kommer fläkten inte att stängas av. Ta bort rökgasfläkten och kontrollera samt rengör dykröret vid behov. Kan även vara så att själva givaren till min-termostaten har av någon anledning åkt upp ur dykröret, kontrollera att den är nedstucken hela vägen.
Defekt kretskort. Om min-termostaten fungerar så ligger felet troligen i kretskortet.
Felsökning - Pannan blir för varm
Pannan blir för varm
Om pannan överstiger ca 93°C stoppar fläkten vilket är en säkerhetsfunktion! Ökar temperaturen ännu mer så kommer överhettningsskyddet att bryta fläkten när temperaturen i pannan överstiger ca. 100ºC.
Luft i systemet. Om pannan är konstant för varm under eldning kan det bero på luft i systemet som förhindrar vattnets cirkulation. Lufta ur systemet!
Laddningspaket. Om pannan blir för varm kan det också bero på att termostaten, backventilen eller drivsidan (pumpen) i laddningspaket inte fungerar vilket kan ge en för hög panntemperatur. Kontrollera så att drivsidan fungerar och snurrar.
Ackumulatortankarna är fulla. Om ackumulatortankarna inte kan ta emot mer energi så kommer pannan bli för varm. Lägg aldrig i mer ved än vad som kan överföras till ackumulatortankarna.
Felsökning - Pannan brinner dåligt
Pannan brinner dåligt
Locket över konvektionstuberna. Kontrollera att locket över konvektionstuberna ligger på rätt håll och är fastsatt ordentligt. Locket har halvmånehörn på ena sidan och skarpa kanter på andra. Det går att lägga detta fel och låsa det med krokarna. Detta kommer få pannan att brinna dåligt.
Inställning av luftspjäll. Kontrollera inställning av primär- och sekundärluftspjäll. Primärluftspjället ska stå mellan 80 - 100% och sekundärluftspjället ska stå på 25 - 30%.
Kontrollera packningen i vedluckan. Om packningen läcker från vedmagasinet till bypassen kommer elden att ta sig uppåt i eldstaden och veden övertändas. Det är endast veden i botten av vedmagasinet som skall brinna och lågan ska brinna nedåt genom spalten i keramiken. Packningen i vedluckan ska alltid vara mjuk och tät för att säkerställa att luckan sluter ordentligt mot pannkroppen.
Kontrollera packningen i rökgasfläkten. Om packningen till fläkten inte är tät så kan det dra tjuvluft där och försämra pannans effekt.
Igensatta luftkanaler. Regelbunden rengöring är nödvändig för att pannan ska fungera säkert, effektivt och få lång livslängd. Bristande underhåll leder till sämre verkningsgrad och ökat slitage. Läs mer under kapitel Sotning.
Problem med veden. Ved finns i stor variation och för grovkluven, för lång eller för kort kommer ge problem med förbränningen. Veden ska vara 33cm till Solo Innova 20 och 50cm till Solo Innova 30 och 50. När du eldar ska du blanda stora och små och de större ska vara i den övre delen av vedmagasinet.
Försöker man elda för stora vedträn eller för långa så kommer elden få sämre lufttillförsel vilket ger en ofullständig förbränning. Detta resulterar i att pannan brinner på låga effekter vilket kan orsaka kondens och skador på skorstenen. Små och korta vedträn ger däremot en hög effekt med högre värmeförluster ut i skorstenen och ett större slitage på din vedpanna. Elda inte behandlad, fuktig eller dålig ved.
Utsliten keramik. Pannan brinner dåligt om keramiken är utsliten, speciellt de delar som veden ligger på. Läs mer under kapitel Keramik.
Styrning - Kontrollpanel
Styrning
All elanslutning sker till kopplingsskenan på baksidan av pannan där snabbkontakter finns.

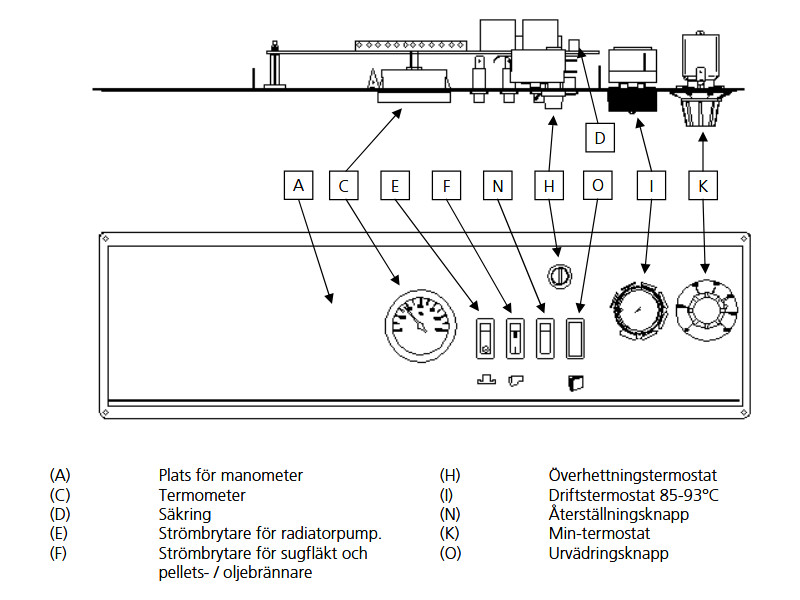

Nedan finns en översikt över kontrollpanelen på Solo Innova:
Elektrisk funktionsbeskrivning
För att starta pannan i kallt tillstånd ställs strömbrytaren (F) i läge I = vedeldning och återställningsknappen
(N) trycks in:
Pannans rökgastemperatur överstiger min-termostatens (K) inställda värde (ca.100-140°C):
När veden är slut och rökgastemperaturen faller under min-termostatens (K) inställning:
Vid tryck på vädringsfunktions knappen (O) sker följande:
Styrning - Överhettningsskydd
Överhettningsskydd
Bryter fläkten när temperaturen i pannan överstiger ca. 100ºC. Vid återställning skruvas skyddshylsan av, sedan trycks stiftet tillbaka vid ca. 75ºC. Som regel hörs ett litet ”klick” när termostaten återställs. OBS! Pannan måste kallna ned innan det går att återställa.
Styrning - Drifttermostat
Drifttermostat
Ställ termostaten på max så att pannan har en driftstemperatur på ca 80-90ºC. För att säkerställa att temperaturen inte ställs under 85ºC, finns det en stoppskruv på baksidan av ratten. Se till så ratten är på rätt sida av stoppskruven.
Styrning - Min-termostat
Min-termostat
Ställs på 90-140ºC. Min-termostaten kopplar från sugfläkten när rökgastemperaturen sjunker under inställt värde. Min-termostaten bestämmer även när laddningspumpen skall starta och stanna.
Keramik
Med tiden så slits keramiken och behöver bytas. Man kan dela upp keramiken i Bonus 30 i två delar, förbränningskammare eller keramiksats.
För att din keramik ska ha så lång livslängd som möjligt så tänk på att aldrig plocka ur keramiken efter du har eldat in den. Låt ett lager av aska ligga kvar som skydd och elda inte behandlat, fuktig eller dålig ved. Blanda gärna stora och mindre vedträn och elda inte bara stora eller mindre. Släng inte din ved i pannan och var försiktig med sotverktygen.
Livslängden på din keramik beror på hur många kubik man eldar, vedkvalitet, träslag, drag, mm. vilket gör det svårt att sätta ett datum på när just din keramik är förbrukad.
Förbränningskammare - Förbränningskammaren är en av de vanligaste förslitningsdetaljerna i pannan. Mindre sprickor och flisor är oftast ingen fara, förbränningskammaren kan användas tills ca 50% återstår. Bonus 30 använder artikel 061811.
Bruksanvisning för byte av förbränningskammaren.
Bonus 30 har också en förbränningskammare i plåt som används av de kunder som växlar mellan ved och pellets eftersom du inte ska ta hur den keramiska efter du eldat in den. Den är dyrare och har generellt kortare livslängd om man enbart eldar ved men ibland föredrar kunden denna då den förenklar rengöringen av pannan. Den har artikelnummer 061810.
Keramiksats - Detta är keramiken som ligger i botten av vedmagasinet. I en vedpanna så förgasas veden av primärluften och därefter så förbränns den gasen med sekundärluften. Sekundärluften går genom keramikhalvorna från det nedre spjället ner till förbränningskammaren. Mindre sprickor och flisor är oftast ingen fara och du kan oftast använda sekundärluftsinsatsen tills springan i mitten är ca 7 cm bred men har du problem med luften så kan du behöva byta tidigare. Bonus 30 använder artikel 012348.
Frågor från kund - Inställning av primär och sekundärluftsspjäll
Primärluftsspjället - Spjäll för reglering av primärluft vilken bestämmer hastigheten för förgasningen av
veden.
Sekundärluftsspjället - Spjäll för reglering av sekundärluft för förbränning av vedgaserna i
förbränningskammaren.
Vid märkeffekt och nysotad panna ska rökgastemperaturen ligga runt 140–150 °C. Om temperaturen överstiger 250 °C stannar rökgasfläkten av säkerhetsskäl.
Normal startinställning:
Ved med låg fukthalt (<15 %) kräver mindre primärluft för att undvika för snabb förgasning och risk för puffar.
Primärluft – ”gaspedalen”
Sekundärluft – ”efterförbränningen”
Så vet du att inställningen är rätt
Om pannan puffar med rätta inställningar så kan det även vara tilluften till pannrummet som behöver kontrolleras.
