Support för Invest Living Perifalpumpen LV2 8-12-20-25

Invest Living Perifalpumpen LV2 - Utgående

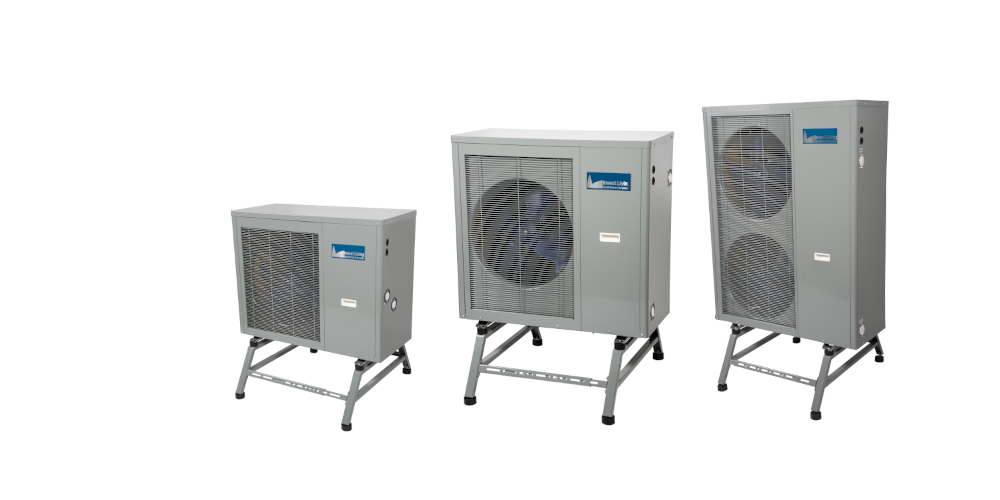

Detta är supportsidan för Värmepumpen Perifalpumpen LVG-2 från Invest Living.

Perifalpumpen LV2 är en kompakt värmepump med inomhusstyrning/ tankstyrning. Med sin relativt enkla konstruktion passar den väl till installationer mot befintliga värmesystem med till exempel ved eller pelletspanna.

Modeller

Perifalpumpen LV2 finns i storlekarna:

  • LV8
  • LV12
  • LV20
  • LV25

På denna sida hittar du:

  • Manual och länkar
  • Felsökning
  • Frågor från kund

Manual och länkar

Felsökning

  • Felsökning - Information

    Här hittar du de vanligast problemen och felkoderna till Perifalpumpen LV2 8-12-20-25 . Mycket av detta står i manualen men vi har försökt att svara på de vanligaste problemen och lagt till mer information än vad som finns i originalmanualen.

    Felkoder

    När ett fel uppstår på värmepumpen visas en varningsikon i displayen och för några fel även ett larmmeddelande. Beroende på fel så kommer enheten att försöka starta om automatiskt upp till tre gånger för att åtgärda felet. Om felet kvarstår efter tre omstartsförsök, stänger enheten av sig helt som en säkerhetsåtgärd. För att återgå till normal drift måste enheten startas om manuellt.

    När ett fel uppstår på enheten visas larmmeddelandet på manöverpanelen, och felikonerna blinkar växelvis för att indikera problemet.

    Så här hanterar du och läser felhistorik:

    1. Klicka på felikonen för att visa felhistoriken. Där visas felkod, tid och datum när felet uppstod.
    2. Om enheten har startats om och felet inte längre är aktivt, slutar ikonerna blinka, men felet finns fortfarande loggat i historiken.

    Visa alla sparade felkoder:

    1. Gå in i Systemmenyn för användare.
    2. Välj menyn ”Setup”.
    3. Ange kod 22.
    4. Tryck på ”Failure” – här visas en lista över alla registrerade felkoder tillsammans med deras tidpunkter.

    TÄNK PÅ! Lösningarna för felkoderna förutsätter att värmepumpen är korrekt installerad och rätt inställd. Om installationen eller inställningarna är felaktiga kan felkoder uppstå som inte har något samband med åtgärderna nedan. Börja därför alltid med att kontrollera installationen och inställningarna.

  • Felsökning - Problem med expansionsventilen

    Frost runt röret efter ventilen tyder på att ventilen är låst i stängt läge.

    • Expansionsventilen är blockerad. Byt ut expansionsventilen.



    Expansionsventilen arbetar i otakt.

    • Styrningen av EEV verkar ha kommit ur fas och behöver återställas

    1. Starta om enheten.
    2. Kontrollera styrsignalen från styrkortet.
    3. Ladda in ny programvara.
    4. Fortsätter symtomen, byt ut expansionsventilen.

  • Felsökning - Problem med fläktar

    Fläkten går långsamt.

    • Något förhindrar fläktdriften mekaniskt. Kontrollera om det finns skräp, grenar, löv på förångaren, ta bort.



    Fläkten slutar att gå.

    • Något förhindrar fläktdriften elektriskt.

    1. Kontrollera kabelanslutningar.
    2. Kontrollera om fläkten är skadad.
    3. Kontrollera om styrsignalkabeln är korrekt ansluten till moderkortet.

  • Felsökning - Fel vid 4-vägs ventilen

    4-vägs ventilen öppnar/stänger på oönskat sätt.

    • Ventilkroppens form kan ha skadats pga. yttre påverkan. Byt ut ventilen.
    • Brott i spolen kan leda till rörelsefel i ventilens kärna. Byt ut ventilen.
    • 4-vägsventilen kan fastna i oönskade lägen pga. föroreningar. Kontrollera expansionsventilens
      (EEV:s) steg, lågtryck och suggastemperatur.



    Sprickor i 4-vägsventilen.

    • Kan ha uppstått pga. onormala vibrationer. Resulterar i gasläcka och ventilen behöver bytas.
    • Gasläckor (oönskad bypass) kan även förekomma inne i ventilen, maskinen kan fortsätta gå, dock med dålig kapacitet. Byt ventilen.

  • Felsökning - Fel vid avfrostning

    Isbildningen fortfarande kvar på förångaren efter avfrostning.

    • Parameterinställning eller givare.

    1. Kontrollera om parameter för avfrostning är felaktig.
    2. Kontrollera om isen/frosten är ojämn över förångaren. Är det fallet bör köldmediemängden kontrolleras.



    Isen smälter ej under avfrostning.

    • Parameterinställning eller givare.

    1. Kontrollera om parameter för avfrostning är felaktig.
    2. Kontrollera om förångargivaren är skadad eller har lossnat.
    3. Kontrollera om isen/frosten är ojämn över förångaren. Är det fallet bör köldmediemängden kontrolleras.



    Uppstår lågtrycksfel vid avfrostning.

    • Expansionsventilen. Kontrollera öppningen av expansionsventilen vid avfrostning, för liten öppning orsakar lågtryckslarm.
    • Låga vattentemperaturer. Kontrollera temperaturen på vatten in, det får ej vara lägre än 24°C.

  • Felkoder - P182 – Hetgastemperatur för hög

    Orsak:

    • Kompressorn är för varm.
    • För hög temperatur inställd, givare felplacerad eller trasig, lågt flöde i vattenkretsen.



    Åtgärder:

    1. Kontrollera att inställda bör temperaturer ej är för högt ställda och sänk vid behov.
    2. Kontrollera om värden på givare är rimliga, byt givare vid behov.
    3. Kontrollera vattenflödet, rengör filter vid behov.

  • Felkoder - TP – Låg utomhustemperatur

    Orsak:

    • Utomhustemperatur under bör värdet.
    • Utetemperaturen är för låg i förhållande till inställt värde (-25°C) eller fel på ute givaren.



    Åtgärder:

    • Avvakta till utomhustemperaturen stiger till ett värde över bör värdet.
    1. Kontrollera inställd temperatur, justera temperaturen.
    2. Kontrollera om värden på givare är rimliga, byt givare vid behov.
    3. Avvakta till det att utetemperaturen stiger med 2°.

  • Felkoder - E032 – Utlöst flödesvakt

    Orsak:

    • Lågt flöde i vattenkrets till värmepumpen.
    • Vattenflödet är för lågt, glappkontakt eller fel på flödesvakten.
    • Enheten stannar helt vid detta larm.



    Åtgärder:

    1. Kontrollera så att cirkulationspumpen fungerar.
    2. Rengör vattenfilter.
    3. Lufta systemet.
    4. Kontrollera flödesvaktens kablar och anslutningar till moderkortet.

    5. Byt flödesvakt.

    Kommentar:

    Man kan testa flödesvakten genom att köra P06 på YES när värmepumpen är i offläge, då går cirkulationspumpen hela tiden och man kan på Unit state kolla på S03 om den är closed = flöde eller Open= inget flöde.

  • Felkoder - E08 – Kommunikationsfel

    Orsak:

    • Kommunikationsfel mellan display och huvudkretskort.
    • Glappkontakt mellan Display och huvudkretskort, avbrott på kablage eller fel i displayen.



    Åtgärder:

    1. Kontrollera kablage och kontakter mellan Display och kretskort.
    2. Kontrollera stiften i snabbkontakterna.
    3. Kontrollera kablage för eventuella skador.
    4. Bytt kretskort till ett GD-kort (Nya modellen av kretskort).

  • Felkoder - E051 – Överströmmsskydd kompressor

    Orsak:

    • Kompressorn är överbelastad.

    • Fel vi upp eller ned-varvning av kompressorn. För dålig/felaktig inkommande matning.

    Åtgärder:

    1. Vänta till att kompressorn fått stå några minuter och testa en omstart.
    2. Kontrollera inkommande spänning, (380-420V för 3 fas, 220-240V för enfas)
    3. Kontrollera inställda temperaturer.
    4. Kontrollera glapp i kontakter till kompressor eller inverterkort.

  • Felkoder - E11 – Högtryckslarm

    Orsak:

    • Högtryckspressostaten utlöst.
    • Högtrycksvakten ur funktion, dålig cirkulation i vattensystemet eller expansionsventilen reglerar inte som den skall.
    • Kompressorn stannar och elpatroner startar.



    Åtgärder:

    1. Kontrollera inställd temperatur.
    2. Kontrollera expansionsventilens (EEV) steg.
    3. Kontrollera utgående vattentemp, för höga temperaturer ger för högt tryck.
    4. Kontrollera köldmediemängden, för mycket köldmedium ger för högt tryck.

    5. Kontrollera cirkulationspumpens vattenflöde, fläkthastighet och avgivningsyta för element.

    Kommentar:

    Om inte temperaturerna är höga eller trycket högt så prova byt bimetalltermostaten (klixon) som sitter i serie med högtrycksvakten.

  • Felkoder - E12 – Lågtryckslarm

    Orsak:

    • Lågtryckspressostaten utlöst.
    • Lågtrycksvakten ur funktion, igensatt förångare, expansionsventilen reglerar inte som den skall eller köldmediebrist i systemet.
    • Kompressorn stannar och elpatroner startar.



    Åtgärder:

    1. Kontrollera förångaren att den är fri från smuts och is.
    2. Kontrollera expansionsventilens (EEV) steg, lågtrycks pressostaten och suggastemperatur.
    3. Kontrollera att fläktarna är hela och fungerar som de skall
    4. Kontrollera inkommande/utgående vatten temp.
    5. Kontrollera om det finns läckage i köldmediekretsen.
    6. Kontrollera utomhustemperaturen och om denna är inom det inställda arbetsområdet. A01.

  • Felkoder - E171 – Frysskydds larm

    Orsak:

    • Låg temperatur på värmebärarsida.
    • Vattentemperaturen i värmeväxlaren är för låg.



    Åtgärder:

    • Kontrollera givarens värde och byt vid behov.
    • Kontrollera flödet på värmebärarsidan, rengör vattenfilter.
    • Kontrollera avfrostningsparametrarna.

  • Felkoder - E19 – Primärt frysskydd

    Orsak:

    • Utomhustemperaturen är för låg.
    • Inkommande vattentemperatur är i intervallet 2C och 4C, samtidigt som ute temp. är ≤0C.
    • Om enheten är avslagen och temperaturen ute är 0 eller mindre och vatten in är 4 grader eller mindre startas cirkulationspumpen.



    Åtgärder:

    • Kontrollera utomhustemperaturen byte av givare vid behov.
    • Vinterskydd. Felkoden försvinner när vatten in är >8oC eller utomhus temp. >1oC.

  • Felkoder - E29 – Sekundärt frysskydd

    Orsak:

    • Utomhustemperaturen är för låg.
    • Inkommande vattentemperatur är <2C samtidigt som ute temp ≤0C.
    • När vatten in blir 2 grader eller lägre startar kompressorn och värmepumpen producera värme upp till 8 grader vatten in, under förutsättning att vattenflöde till värmepumpen finns.



    Åtgärder:

    • Kontrollera utomhustemperaturen byte av givare vid behov.
    • Vinterskydd. Felkoden försvinner när vatten in är >15C eller utomhus temp. >1C

  • Felkoder - F00 – IPM Överströms fel

    Orsak:

    Inkommande ström till IPM modul, hög.

    Åtgärder:

    • Kontrollera och åtgärda inkommande ström.

    Kommentar

    Vid detta fel, kontrollera elanslutningen till kompressorn. Det kan antingen vara glappkontakt eller att kablarna har ärgat. Anslutningen på kompressorn är med flatstift vilket kan vibrera loss och orsaka problem. Vår rekommendation är att man tar bort den elanslutningen som finns och istället punktsvetsar fast kablarna.

  • Felkoder - F03 – PFC fel

    Orsak:

    • PFC (Power Factor Correction) säkerhetskrets utlöst.
    • Tillfälligt hög belastning vid startförsök av kompressorn. Kan förekomma vid korta tillfälliga strömavbrott
    • Uppmätt värde vid startförsök av kompressorn för högt.



    Åtgärder:

    1. Kontrollera eventuell kortslutning i PFC modul. Kan uppstå vid tillfälliga strömavbrott.
    2. Vid detta fel kan man testa att stänga av och avvakta 3 - 5 minuter innan man startat om värmepumpen igen.
    3. Justera minimivarvtalet på kompressorn.
    4. Kontrollera PFC modul och byt vid behov.

  • Felkoder - F06 – Underbelastad DC buss

    Orsak:

    DC kretsens spänning <Larmvärde för DC busskrets.

    Åtgärder:

    • Kontrollera inkommande spänning. Kan uppstå vid tillfälliga strömavbrott.
    • Vid detta fel kan man testa att stänga av och avvakta 3 - 5 minuter innan man startat om värmepumpen igen.

Frågor från kund

  • Frågor från kund - Om strömmen försvinner

    När strömmen försvinner och man har en luft/vatten-monoblockvärmepump finns det en risk att vattnet i rören utanför huset mellan värmepumpen och värmesystemet fryser.

    Det finns flera sätt att skydda sig mot detta.

    Om man har en ackumulatortank som fortfarande innehåller värme och utan backventil mellan värmepump och tank, samt att tanken är placerad lägre än värmepumpen, kan värmen i tanken självcirkulera ut till värmepumpen. I ett sådant scenario bör man övervaka temperaturen i ackumulatortanken. Så länge det finns tillräckligt med värme som cirkulerar ut till värmepumpen kan man avvakta med åtgärder tills strömmen kommer tillbaka.

    Om det däremot inte finns någon värme kvar att cirkulera ut till värmepumpen måste man vidta andra åtgärder. Då ska ventilerna på tillopp och retur stängas, flexslangarna som sitter utvändigt kopplas loss och dräneras och värmepumpen ska tömmas på så mycket vatten som möjligt. Vissa modeller av Perifalpumparna har en avtappningsventil på returen (på insidan) som måste tömmas, annars riskerar vatten att bli stående och frysa.
    Värmepumpar med tubvärmeväxlare dränerar sig själva och är därför enklare att tömma, medan värmepumpar med plattvärmeväxlare är svårare att få helt vattenfria.

    När strömmen kommer tillbaka ska flexslangarna återanslutas och ventilerna öppnas. Har man en värmepump med backventil måste systemet först fyllas via returen och luftas innan tilloppet öppnas. Det är mycket viktigt att all luft avlägsnas innan värmepumpen startas igen. Detta blir som en enklare driftsättning då alla parametrar och givaren redan är klara, gå igenom stegen i manualen. Kontrollera värmepump och rör utvändigt för ev. skador.

    Som ett extra skydd kan man installera en extern cirkulationspump till värmepumpen som drivs med elbackup. Detta minskar beroendet av självcirkulation och kan ge värdefull extra tid vid strömavbrott. Är beroende av att det finns en ackumulatortank med värme att tillgå.
