Brännaren har inte slutfört ”LOADING”-processen inom:

• 5 minuter om föregående förbränningsprocess avslutades utan fel.

• 20 minuter om föregående förbränningsprocess avslutades med fel eller om brännaren varit avstängd.



Möjliga orsaker

1. Inga pellets i behållaren eller för mycket sågspån i botten av behållaren.

2. Den externa skruven (matarskruven) fungerar inte.

3. Nivåsensorerna är smutsiga, trasiga eller kortslutna.

4. Nivåsensorerna är slitna och deras känslighet har minskat.

Åtgärder / Felsökning

1. Kontroll av pellets

   Kontrollera att det finns pellets i förrådet och fyll på vid behov.
   Säkerställ att det inte finns för mycket sågspån i botten av förrådet, då detta kan hindra pelletsen från att röra sig.

2. Kontroll av extern skruv

   Kontrollera säkringen till den externa skruven och byt vid behov.
   Kontrollera kabelanslutningen mellan skruven och brännaren.
   Kontrollera skruvens funktion genom att ansluta den till brännarens 7-poliga kontakt.

3. Rengöring och kontroll av nivåsensorer

   Rengör sensorerna med alkohol och en mjuk trasa.
   Kontrollera funktionen genom att placera något, t.ex. en mejsel, mellan sensorerna och röra den upp och ner.
   Den gröna LED-lampan ska tändas och släckas.
   Byt sensorerna om de inte fungerar korrekt.

4. Justering av sensorsensitivitet

   Öka känsligheten genom att justera parameter PAR84 upp till 30 %.
   Kontrollera funktionen genom att placera något, t.ex. en mejsel, mellan sensorerna och röra den upp och ner.
   Den gröna LED-lampan ska tändas och släckas.
   Byt sensorerna om problemet kvarstår.

Brännaren har inte detekterat förekomst av pellets inom 4 minuter under något av följande driftlägen:

• BURNING (Förbränning)
• HOLD FLAME (Flamunderhåll)
• HEAT UP (Uppvärmning)



Möjliga orsaker

1. Inga pellets i behållaren eller för mycket sågspån i botten av förrådet.

2. Den externa skruven (matarskruven) fungerar inte.

3. Nivåsensorerna är smutsiga, trasiga eller kortslutna.
   I detta fall är det plastslangen för pellets fylld med pellets.

4. Nivåsensorerna är slitna och deras känslighet har minskat över tid.

Åtgärder / Felsökning

1. Kontroll av pellets

   Kontrollera att det finns pellets i förrådet och fyll på vid behov.
   Säkerställ att det inte finns för mycket sågspån i botten av förrådet, då detta kan hindra pelletsen från att röra sig.

2. Kontroll av extern skruv

   Kontrollera säkringen till den externa skruven och byt vid behov.
   Kontrollera kabelanslutningen mellan skruven och brännaren.
   Kontrollera skruvens funktion genom att ansluta den till brännarens 7-poliga kontakt.

3. Rengöring och kontroll av nivåsensorer

   Rengör sensorerna med alkohol och en mjuk trasa.
   Kontrollera funktionen genom att placera något, t.ex. en mejsel, mellan sensorerna och röra den upp och ner.
   Den gröna LED-lampan ska tändas och släckas.
   Byt sensorerna vid behov.

4. Justering av sensorsensitivitet

   Kontrollera funktionen genom att placera något, t.ex. en mejsel, mellan sensorerna och röra den upp och ner.
   Den gröna LED-lampan ska tändas och släckas.
   Öka känsligheten stegvis via parameter PAR84, upp till 50 %.
   Byt sensorerna om problemet kvarstår.

Rostret för rengöring rör sig inte korrekt.

Antingen har rengöringsrostret fastnat, eller så är den utåtgående rörelsen snabbare än vad som är inställt i parameter PAR49.

Möjliga orsaker

1. Rengöringsrostret är deformerat och har fastnat i förbränningskammaren.

2. Främmande föremål eller beläggningar hindrar rostret från att röra sig fritt.

Åtgärder / Felsökning

1. Kontroll av rengöringsroster

   Kontrollera rosterns rörelse manuellt.
   Rostret ska kunna röra sig fritt i botten av förbränningskammaren.
   Vid behov, justera eller slipa rosterns sidor eller undersida med slipmaskin (vinkelslip) för att återställa fri rörelse.

Rostermotorn är överlastad.

Strömmen till roster­motorn eller den pneumatiska ventilen har överskridit värdet som är inställt i parameter PAR47.

Möjliga orsaker

1. Det undre rostret rör sig trögt och orsakar överbelastning av rostermotorn.

2. Det förinställda strömvärdet är inte anpassat för den aktuella rostermotorn eller den pneumatiska ventilen.

Åtgärder / Felsökning

1. Kontroll av roster

   Kontrollera rosterns rörelse manuellt.
   Rostret ska kunna röra sig fritt i botten av förbränningskammaren.
   Vid behov, justera eller slipa rosterns sidor eller undersida med slipmaskin (vinkelslip).

2. Justering av strömgräns


   Öka det förinställda strömvärdet i parameter PAR47 stegvis.
   Fortsätt justeringen tills felet inte längre visas.
   Strömvärdet kan höjas upp till maximalt tillåtet värde.

Rostermotorns ändläge känns inte igen.

Brännaren har inte kunnat identifiera rostrets ändlägen under rörelse.

Möjliga orsaker

1. Rostret har lossnat från linjärmotorn.

2. Fel eller skada i linjärmotorn.

Åtgärder / Felsökning

1. Kontroll av mekanisk anslutning

   Kontrollera att rostret är korrekt anslutet till linjärmotorn.

2. Kontroll av linjärmotor

   Lyssna om linjärmotorn arbetar vid manöver.
   Om motorn hörs men rostret inte rör sig kan intern skada i linjärmotorn föreligga.

Ingen låga

Brännaren har inte detekterat någon flamma inom 120 sekunder i driftläget BURNING (förbränning).

Möjliga orsaker

1. För mycket aska i förbränningskammaren.

2. Fotocellen är smutsig eller defekt.

Åtgärder / Felsökning

1. Rengöring av förbränningskammare

   Avlägsna aska från brännarens förbränningskammare.

2. Kontroll av fotocell

   Rengör sensorn med alkohol och en mjuk trasa.
   Kontrollera sensorns funktion, den gula LED-lampan ska lysa i dagsljus.
   Minska känsligheten stegvis via parameter PAR40.
   Byt fotocellen om felet kvarstår.

Bränslet har inte tänt korrekt.

Brännaren har inte detekterat en stabil flamma inom 10 sekunder under det andra steget av PRE BURN (förförbränning).

Möjliga orsaker

1. Otillräcklig mängd pellets i förbränningskammaren vid tändning.

2. Tändelementet kan inte antända pelletsen.

3. Fotocellen är smutsig eller defekt.

Åtgärder / Felsökning

1. Kontroll av pelletsmängd

   Säkerställ att det finns tillräcklig mängd pellets i förbränningskammaren.
   Öppna pannans lucka och kontrollera att pelletshögen är något högre än tändelementet.
   Justera den förinställda pelletsmängden via parameter PAR24.

2. Kontroll av tändelement

   Med tiden ökar motståndet i tändelementet.
   Kontrollera resistansen:
   500 W ignitor: 106–110 Ω
   400 W ignitor: 127–143 Ω
   Öka tändelementets effekt stegvis via parameter PAR85, upp till 100 %.
   Byt tändelement vid behov.

3. Kontroll av fotocell

   Rengör sensorn med alkohol och en mjuk trasa.
   Kontrollera sensorns funktion, den gula LED-lampan ska lysa i dagsljus.
   Minska känsligheten stegvis via parameter PAR40.
   Byt fotocellen om felet kvarstår.

Brännaren överhettad.

Brännarens inre temperatur har överskridit det temperaturvärde som är inställt i parameter PAR43.

Möjliga orsaker

1. Brännaren har fått bakbrand på grund av otillräckligt naturligt drag i värmesystemet.

2. Otillräckligt drag eller brist på förbränningsluft i pannrummet.

3. Dålig anslutning eller fel i temperatursensorn.

Åtgärder / Felsökning

1. Rengöring av system

   Rengör brännare, panna och rökgaskanaler från aska och oförbrända rester

2. Förbättring av drag och lufttillförsel

   Förbättra draget genom att installera en rökgasfläkt vid behov

   Säkerställ att det finns tillräcklig tillförsel av förbränningsluft i pannrummet

3. Kontroll av temperatursensor

   Kontrollera kabelanslutningen till temperatursensorn.
   Byt temperatursensorn vid behov.

Tändning misslyckades.

Brännaren har inte detekterat någon flamma inom 4 minuter under det andra steget av IGNITING (tändning).

Möjliga orsaker

1. Tändelementet kan inte antända pelletsen.

2. Fotocellen är smutsig eller defekt.

3. Otillräcklig mängd pellets i förbränningskammaren vid tändning / saknas pellets.



Åtgärder / Felsökning

1. Kontroll av tändelement

   Med tiden ökar motståndet i tändelementet.
   Kontrollera resistansen:
   500 W ignitor: 106–110 Ω
   400 W ignitor: 127–143 Ω
   Öka tändelementets effekt stegvis via parameter PAR85, upp till 100 %.
   Byt tändelement vid behov.

2. Kontroll av fotocell

   Rengör sensorn med alkohol och en mjuk trasa.
   Kontrollera sensorns funktion, den gula LED-lampan ska lysa i dagsljus.
   Minska känsligheten stegvis via parameter PAR40.

   Byt fotocellen om felet kvarstår.

3. Kontroll av pelletsmängd

   Säkerställ att det finns pellets i förbränningskammaren. Lyser den gröna lampan så tror brännaren att det finns pellets i fallröret, kontrollera nivågivare eller kretskortsfel.
   Säkerställ att det finns tillräcklig mängd pellets i förbränningskammaren.
   Öppna pannans lucka och kontrollera att pelletshögen är något högre än tändelementet.
   Justera den förinställda pelletsmängden via parameter PAR24.

Strömavbrott under tändning eller laddning.

Ett strömavbrott har inträffat under något av följande driftlägen:

• LOADING
• LOADING2

• IGNITING

Tillståndet “NO POWER” har varat under en längre tid och brännaren har därför stängt av sig själv.
En obestämd mängd pellets kan finnas kvar i brännaren.

Möjliga orsaker

1. Avbrott i strömförsörjningen.

Åtgärder / Felsökning

1. Återställning efter strömavbrott

   Ta bort aska och pellets från brännarens förbränningskammare och matarslang/matarrör.
   Starta brännaren genom att hålla OK-knappen intryckt i mer än 3 sekunder.

Fel i pelletsnivån.

Brännarens matarmotor har utfört mer än 20 varv i driftläget BURNING (förbränning), men brännaren har inte registrerat någon förändring av bränslenivån i matarröret.

Möjliga orsaker

1. Lång pellets eller främmande föremål hindrar pelletsen från att nå förbränningskammaren.

2. Nivåsensorerna är smutsiga, trasiga eller kortslutna.

3. Nivåsensorerna är slitna och deras känslighet har minskat.

Åtgärder / Felsökning

1. Kontroll av matning

   Avlägsna långa pellets eller främmande föremål som kan blockera pelletsmatningen.

2. Rengöring och kontroll av nivåsensorer

   Rengör sensorerna med alkohol och en mjuk trasa.
   Kontrollera funktionen genom att placera en bit kartong mellan sensorerna och röra den upp och ner.
   Den gröna LED-lampan ska tändas och släckas.

   Byt sensorerna vid behov.

3. Justering av sensorsensitivitet

   Öka känsligheten genom att justera parameter PAR84, stegvis upp till 50 %.
   Byt sensorerna om problemet kvarstår.

Matarskruvens rotation registreras inte.

Brännaren har inte registrerat någon rotation från matarmotorn inom 8 sekunder efter start, eller så uppnår mataren inte tillräckligt antal varv vid testkörning.

Möjliga orsaker

1. Rotationssensorn för matarmotorn sitter för långt från motorns axel.

2. Matarmotor eller växellådan roterar inte på grund av att ett främmande föremål har fastnat mellan skruven och matarröret.

Åtgärder / Felsökning

1. Kontroll av rotationssensor

   Kontrollera sensorns placering.
   Sensorn ska vara placerad ca 2 mm från magneten i änden av motorns axel.
   Sensorn ska vara korrekt riktad och ligga i linje med axeln.

2. Kontroll av blockering i matarrör

   Avlägsna främmande föremål från matarröret/matarskruven.
   Säkerställ att matarmotorn och växeln kan rotera fritt.

Internskruvsmotorn är överlastad.

Strömmen till internskruvsmotorn har överskridit det strömvärde som är inställt i parameter PAR46.

Möjliga orsaker

1. Växeln till internskruvsmotorn går trögt och överbelastar motorn.

2. Det förinställda strömvärdet är inte anpassat för den aktuella internskruvsmotorn.

Åtgärder / Felsökning

1. Kontroll av internskruvsmotorn och växel

   Kontrollera om internskruvsmotorn eller växeln går trögt.
   Byt internskruvsmotorn vid behov.

2. Justering av strömgräns

   Öka strömvärdet i parameter PAR46 stegvis.
   Fortsätt justeringen tills felet inte längre visas.
   Strömvärdet kan höjas upp till maximalt tillåtet värde.

För lågt varvtal på fläkt 1.

Fläkt 1 har inte uppnått det förinställda varvtalet inom 30 sekunder efter start.

Möjliga orsaker

1. Fläktens rotation hindras, t.ex. av smuts eller beläggningar.

2. Fläkten roterar inte alls.



Åtgärder / Felsökning

1. Rengöring och service av fläkt

   Rengör fläkten från damm och smuts.

   Smörj fläktens lager om detta är möjligt.

2. Kontroll av fläktens strömförsörjning

   Kontrollera fläktens säkring.
   Byt säkring vid behov.

För lågt varvtal på fläkt 2.

Fläkt 2 har inte uppnått det förinställda varvtalet inom 30 sekunder efter start.

Möjliga orsaker

1. Fläktens rotation hindras, t.ex. av smuts eller beläggningar.

2. Fläkten roterar inte alls.



Åtgärder / Felsökning

1. Rengöring och service av fläkt

   Rengör fläkten från damm och smuts.

   Smörj fläktens lager om detta är möjligt.

2. Kontroll av fläktens strömförsörjning

   Kontrollera fläktens säkring.
   Byt säkring vid behov.

Inget eller otillräckligt drag.

Trycket i förbränningskammaren har under mer än 60 sekunder varit högre än det värde som är inställt i parameter PAR61. Detta indikerar otillräckligt drag i systemet.

Möjliga orsaker

1. Brännare, panna och/eller rökgaskanaler är fyllda med aska och förbränningsrester som hindrar draget.

2. Otillräckligt naturligt drag i anläggningen.

Åtgärder / Felsökning

1. Rengöring av system

   Rengör brännare, panna och/eller rökgaskanaler från aska och oförbrända rester.

2. Förbättring av drag

   Förbättra draget genom att installera en rökgasfläkt vid behov.
   Säkerställ att det finns tillräcklig tillförsel av förbränningsluft i pannrummet.

Låg batterispänning.

Batteriets spänning i driftläget TESTING är lägre än 11 V.

Möjliga orsaker

1. Batterispänningen har sjunkit under 11 V efter ett längre strömavbrott.

2. Batterispänningen är fortfarande under 11 V efter 1 timmes laddning.

3. Batteriets säkring är trasig.

Åtgärder / Felsökning

1. Laddning av batteri

   Låt batteriet ladda i minst 1 timme.

2. Byte av batteri

   Byt batteriet om spänningen fortfarande är under 11 V efter laddning.

3. Kontroll av batterisäkring

   Kontrollera batteriets säkring.
   Byt säkring vid behov.

Kommentar

Detta fel kan också komma vid glappkontakt eller om kablarna är felkopplade. Kontrollera kretsen.

Flamman släcks inte.

Brännaren har inte detekterat att flamman har slocknat inom 20 minuter i driftläget END BLOW (efterblåsning).

Möjliga orsaker

1. En obestämd mängd oförbrända pellets finns kvar i brännarens förbränningskammare.

Åtgärder / Felsökning

1. Säker avstängning och rengöring

   Stäng av brännaren om möjligt och låt den svalna helt.
   Rengör förbränningskammaren, roster samt området under rostret från aska och oförbrända rester.

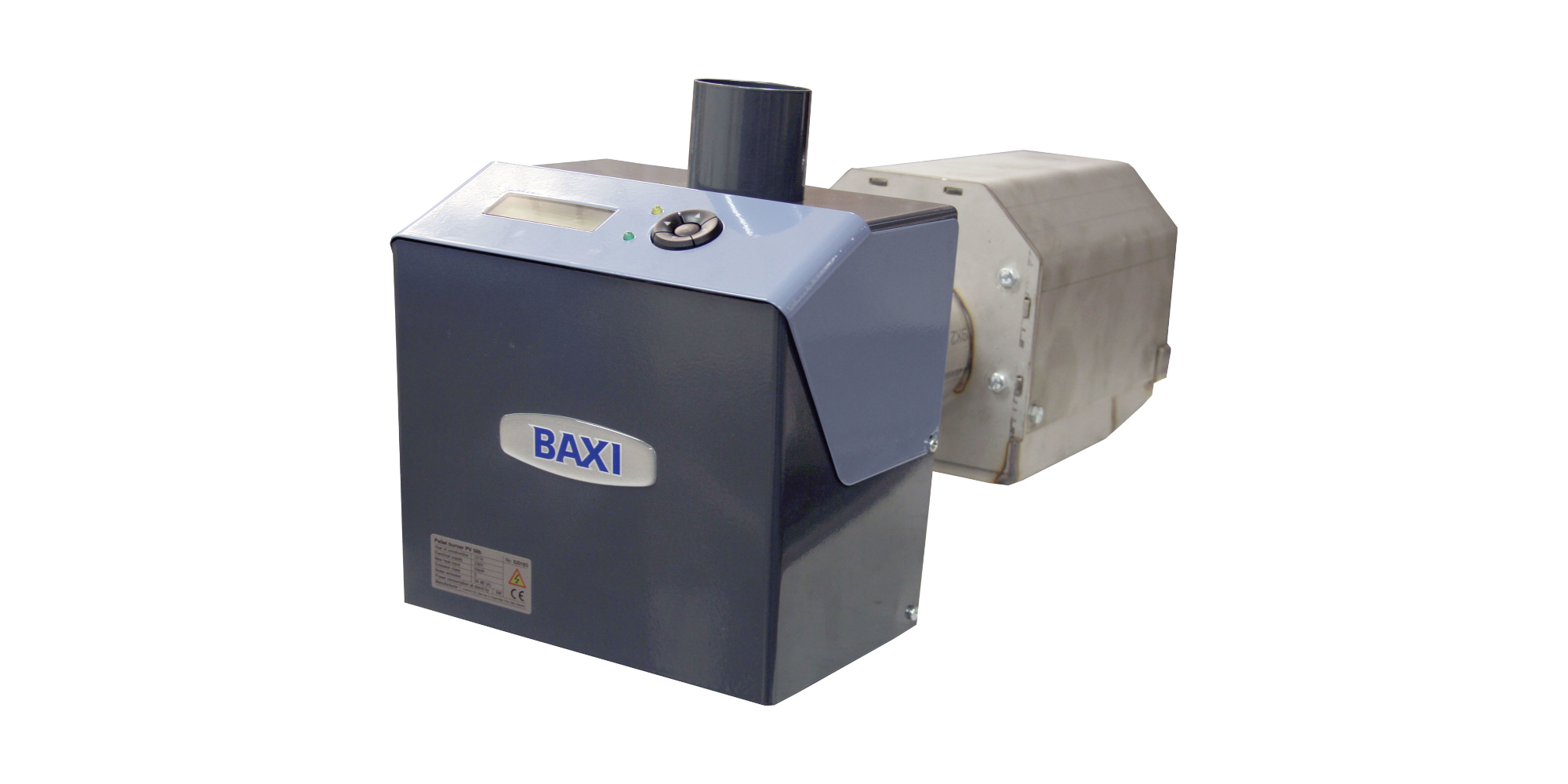

Kort beskrivning över huvudmenyn:

STATUS - Undermeny med statusinformation

INFO - Brännarens tekniska information

BURNER - Start/stop av brännaren
- ON/OFF(Standard)

HOLD FLAME - Håll-låga aktiverad
- ON/OFF(Standard)/AUTO

PELLETS - Bränslekvalitet
- NORMAL(Standard)/LIGHT/HEAVY

POWER - Val av effektnivå
- HSPB50 AUTO(Standard)/20/26/32/38/44/50

BASE AIR - Ändring av fläkthastighet för samtliga effektnivåer
- -2/-1/0(Standard)/+1/+2/+3/+4/+5

LANGUAGE - Språkval
- ENG(Standard)/EST/FIN/FRA/GER/GRE/HRV/LAT/LIT/NED/POR/RUS/SLO/SPA/SRB/SVK/SWE

PARAMETERS - Parametermeny

Kort beskrivning över infomenyn:

• VER 3.91.32 4191 – Programvaruversion och CRC-kod
• U = 13.8V – Batterispänning
• Tin = 26C – Interntemperatur
• I = 0.2 A 1.2/0.2 A – Uppmätt strömvärde: högsta uppmätta värde / första uppmätta värde
• Tot = 4 t 435.8 kg – Total mängd förbrukade pellets i ton och kilogram
• Cnt = 728.4 kg – Pelletsförbrukning sedan senaste nollställning av räknaren i kilogram
• F = 24/25 ±1 33/35 – Primär- och sekundärfläktarnas varvtal
  (24 rps av inställt 25 rps, ±1 rps tillagd basluft, 33 rps av inställt 35 rps)
• −8 Pa 73 % – Drag (undertryck) och rökgasfläktens varvtal i procent
• O = 7,8 % – Syrehalt
  (Visas endast när O₂-sensor är vald)
• P = 0/14 kW – Aktuell effekt / inställd effekt
• T = 26.1/70 ±5 >30 °C – Pannans temperatur / pannans börvärde ± hysteres / framtida temperatur

Funktioner med OK och Esc-knapparna

Tryck på OK i mindre än 3 sekunder för att gå in i en meny eller bekräfta ett val.

Tryck på OK i mer än 3 sekunder för att reseta ett felmeddelande eller ändra brännare till ON.

Tryck på OK i mer än 3 sekunder i undermenyn Räkna för att reseta pelletsräknaren.

Tryck på OK i mer än 3 sekunder när strömmen är frånslagen för att stänga av brännaren (stänger av batteridrift).

Tryck på < i mindre än 3 sekunder för att gå tillbaka i en meny eller avbryta ett val.

Tryck på < i mer än 3 sekunder för att ändra brännare till OFF.

Tryck på < + > i mer än 3 sekunder för att reseta brännaren och starta om den.

För flis- och pelletspannor rekommenderas en ackumulatorvolym på cirka 30 liter per kW, räknat på pannans märkeffekt.

Det finns många fördelar att installera en ackumulatortank tillsammans med en flis- eller pelletspanna.

• Lagrar överskottsvärme och tillhandahåller värme vid behov.

• Minskar antalet pannstarter och stopp, vilket reducerar slitage.

• Förbättrar förbränningsförhållanden och ökar systemverkningsgraden.

• Sänker bränsleförbrukning och totala driftskostnader.

• Säkerställer stabil och jämn värmeleverans vid varierande effektbehov.

• Optimerar drift under vår, sommar och höst vid låga energibehov.

• Möjliggör integrering av elpatron, solvärme eller andra värmekällor.

• Höjer flexibiliteten och det långsiktiga värdet på hela värmesystemet.
