Expansionskärl

När värmen stiger i systemet så ökar också volymen på vattnet. Ett expansionskärl används för att ta emot denna ökning i volym så att inget går sönder.

Modeller

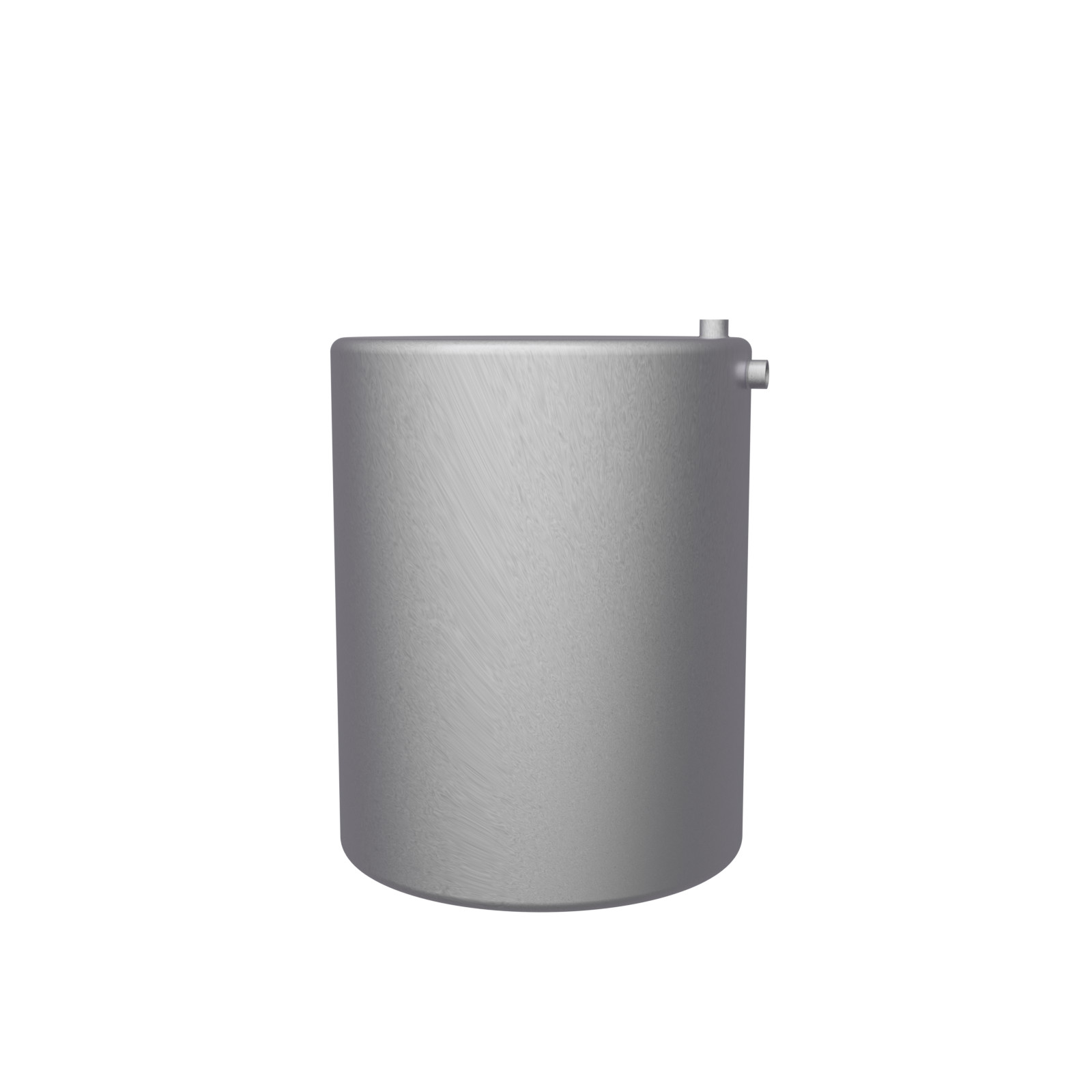

Öppna expansionskärl – Vanligare i äldre system. Det öppna expansionskärlet ska placeras på den högsta punkten i värmesystemet och när volymen ökar så ökar vattennivån i det öppna kärlet. Storleken på det öppna expansionskärlet ska vara mer än 5% av värmesystemets totala vattenvolymen.

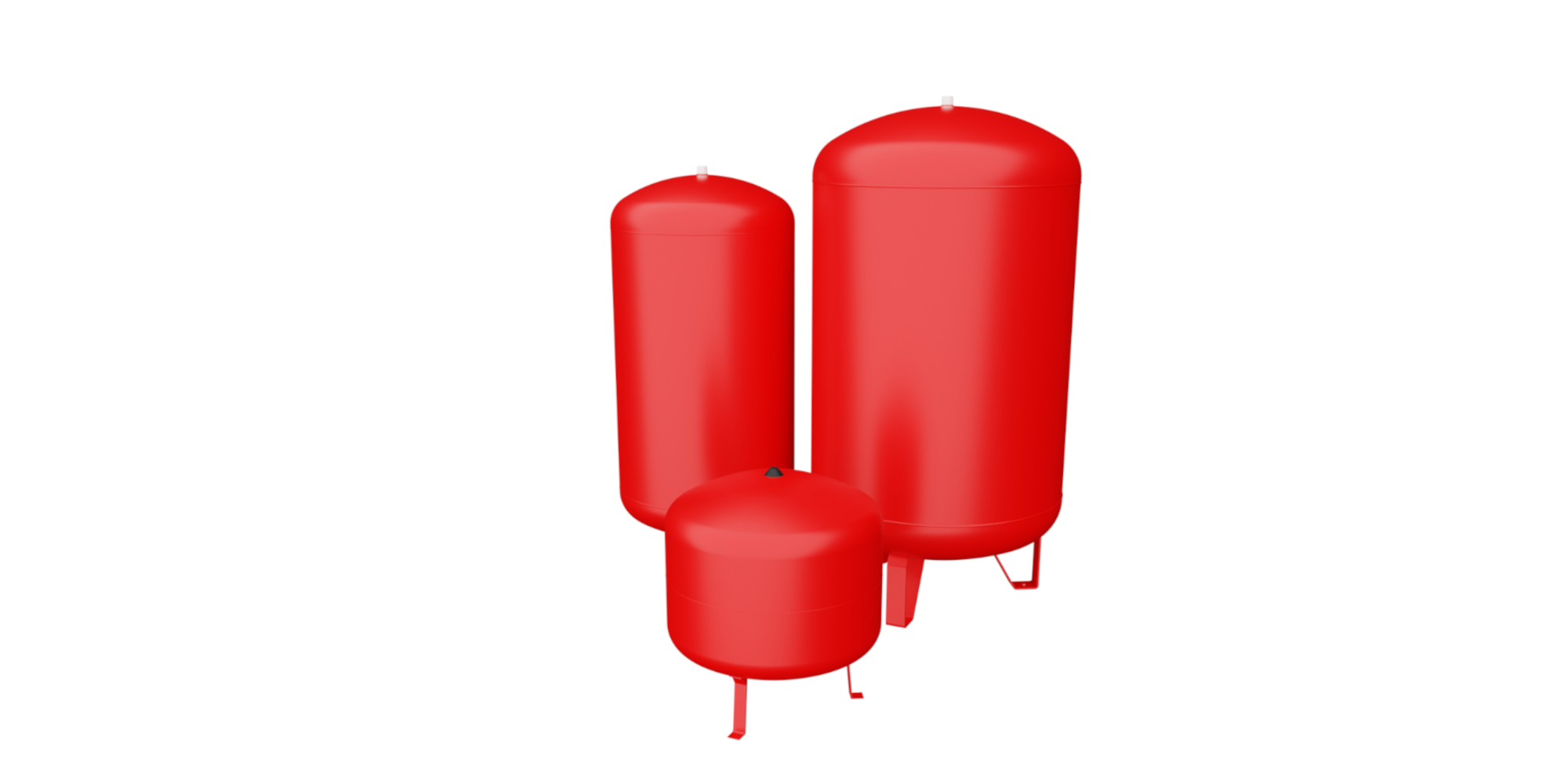

Slutna expansionskärl – Vanligare i moderna system. Det slutna expansionskärlet placera tillsammans med ackumulatortankarna och pannan. När volymen i systemet ökar så tas det upp av det slutna expansionskärlet, där ett membran och en gasfylld del pressas ihop, vilket gör att trycket i systemet hålls på en säker och jämn nivå. Storleken på det slutna expansionskärlet ska vara mer än 10% av värmesystemets totala vattenvolymen.

På denna sida hittar du:

  • Manual och länkar
  • Installation
  • Felsökning
  • Information

Manual och länkar

Felsökning

  • Felsökning - Hur kan man kontrollera att ett slutet expansionskärlet är helt?

    För att kontrollera att expansionskärlet är helt kan man börja med att titta på hur trycket beter sig i värmesystemet. Om trycket stiger kraftigt när systemet värms upp och sjunker mycket när det kallnar, är det ofta ett tecken på att expansionskärlet inte längre fungerar som det ska. Ett vanligt och tydligt sätt att kontrollera kärlet är att använda luftventilen, som ser ut som en vanlig bilventil.

    När systemet är avstängt och trycklöst kan man försiktigt trycka på luftventilen. Om det kommer vatten ur ventilen betyder det att membranet inne i expansionskärlet har gått sönder. Membranets uppgift är att skilja vattnet i systemet från gasen i kärlet, och när det spricker fylls hela kärlet med vatten. Då finns det ingen plats kvar för expansion, vilket gör att trycket i systemet snabbt ökar vid uppvärmning.

    Ett trasigt expansionskärl leder ofta till att säkerhetsventilen börjar droppa eller släppa ut vatten, eftersom systemet inte längre kan ta upp volymökningen. I det läget behöver expansionskärlet bytas, eftersom ett slutet expansionskärl inte går att reparera.

  • Felsökning - Galvaniska strömmar med öppna expansionskärl

    När rördelar av olika metaller monteras tillsammans kan så kallade galvaniska element uppstå. Det innebär att en ädlare metall angriper en oädlare, vilket leder till korrosion. Rostfria kärl kan därför orsaka angrepp på stigarledningen eller expansionsledningen upp till det öppna expansionskärlet.

    För att förhindra detta ska en rostskyddsnippel i plast monteras mellan kärlet och röret. Utan rostskyddsnippel kommer röret att korrodera. Detta gäller främst stålrör men även en stigarledning i koppar riskerar att förstöras.
