Hargassner Eco-HK 60 Flispanna

Hargassner Eco-HK 60 Flispanna

Eco-HK 20–60 kW – banbrytande fliseldningsteknik för lågeffektområdet.

Hargassners flispannor för det små och medelstora effektområdet är särskilt lämpade för lantbrukare samt för en- och flerfamiljshus. Förstklassig verkningsgrad möjliggör kostnadseffektiv uppvärmning.

Klicka här för att öppna 3D-modellen i ett nytt fönster

Upptäck flispannor i det lägre effektområdet med full komfort – utforska Eco-HK 20–60 kW i 3D och zooma, rotera och flytta modellen fritt som du vill.

Med hjälp av augmented reality kan du redan nu visualisera ditt framtida pannrum. Klicka på AR-knappen för att placera, skala och rotera pannan direkt i din miljö – och få en tydlig bild av hur Eco-HK 20–60 kW kommer att passa in.

Fakta

• Unikt flerstegsrostersystem
• Högsta verkningsgrad
• Eldstadsövervakning med beröringsfria sensorer
• Lambdasond med bränslekvalitetsdetektering
• Rengöringssystem för konvektionsdelen (i 1:a + 2:a draget)
• Energisnål tändning - 300 W
• Z-formad cellsluss med dubbla kammare – 100 % säkerhet mot bakbrand
• Rökgasfläkt (EC-motor) med undertrycksreglering
• Asktömning för flygaska och rosteraska
• Ingen termisk säkerhetskrets behövs
• Pannversion vänster & höger (returlyft alltid på inmatningssidan)
• Modern styrning med touchdisplay
• Mobil styrning – smart home-app
• 5 års garanti enligt garantikort
• Energieffektivitetsklass upp till A++
• Tillval - Integrerat returlyft
• Tillval - Helautomatisk askutmatningssystem
• Tillval - Vedeldning

Fördelar med Hargassner Eco-serien

• Varvtalsstyrd EC-fläkt med undertryckskontroll
  Hargassner använder energisnåla GreenTech EC-fläktar i Eco-HK-serien. Tack vare den elektriska varvtalsstyrningen minskar elförbrukningen med upp till 80 % jämfört med traditionella fläktar. Samtidigt mäter en undertrycksenhet ständigt tryckförhållandena i förbränningskammaren och överför data till Lambda Touchtronic-styrenheten. Den justerar automatiskt fläktens hastighet för att hålla ett perfekt undertryck, vilket resulterar i en stabil förbränning med låga utsläpp och högsta möjliga effektivitet.
• Energibesparande bränslematningssystem
  För att transportera flisen till pannan används ett högeffektivt matningssystem med låg energiförbrukning. Driveffekten är så låg som 0,18 kW (0,25–0,55 kW för de större pannorna) och den robusta cylindriska växeln har en verkningsgrad på över 90 %. Detta innebär energibesparingar på upp till 67 % jämfört med konventionella lösningar, samtidigt som driften blir både pålitlig och långsiktigt kostnadseffektiv.
• Energisnål tändning
  Med Hargassners innovativa tändelement har strömförbrukningen reducerats till endast 300 watt – vilket kan vara upp till 1000 watt lägre än äldre system. Detta innebär både mindre energiförbrukning och en snabbare, mer pålitlig upptändning. I de större modellerna (130–330 kW) installeras dessutom två tändelement för extra driftsäkerhet och effektivitet.
• Flexibel drift med olika bränslen
  Eco-serien är konstruerad för att kunna hantera olika bränslekvaliteter. De stegade, roterande rostren är placerade bakom varandra och kan röra sig oberoende av varandra. Tack vare detta går det att elda med allt från standardflis och pellets till jordbruksbränslen som miscanthus – med hög komfort och stabil drift oavsett bränsletyp.

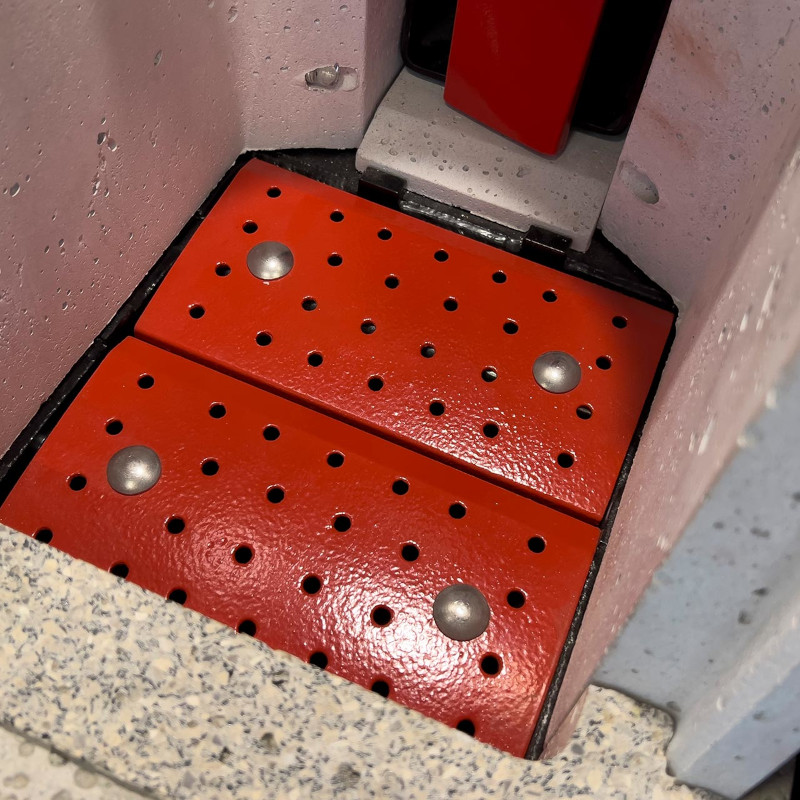

• Starkt stegroster för ren förbränning
  Den robusta konstruktionen med slutna roster och hög eldbädd optimerar förgasningsprocessen och minimerar utsläppen av mikrodamm. Under askutmatningen öppnas endast det bakre roterande rostret så att askan kan falla ner medan glöden hålls kvar för att förbättra förbränningen. Innan pannan startas om öppnas båda rostren för att rensa förbränningskammaren från aska och eventuella främmande föremål. För bränslen med låg asksmältpunkt har rostren dessutom en speciell brytarfunktion som effektivt bryter upp slagg.

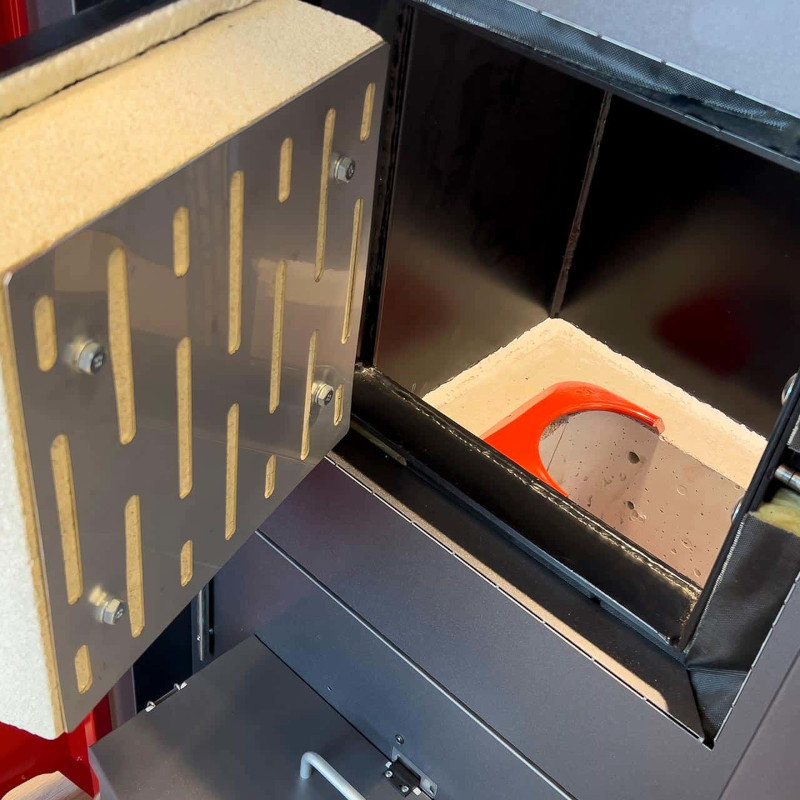

• Helt keramisk förbränningskammare med rökgasrecirkulation
  Varje Eco-HK har en helt keramisk förbränningskammare som garanterar höga temperaturer även vid dellast, vilket minskar antalet tändningar och håller utsläppen på en låg nivå. Som standard är även rökgasrecirkulation integrerad. Denna funktion förhindrar askklinkning vid torra bränslen eller bränslen med låg asksmältpunkt. Genom att kyla eldbädden säkerställs att askan kan hanteras enkelt via askutsugningssystemet, utan att orsaka problem vid förbränningen.
• Oberoende brandbäddsövervakning
  Beröringsfria sensorer mäter eldbäddens höjd för att alltid hålla bästa möjliga förbränningsförhållanden.
• Lambdasensor för optimal förbränning
  Den integrerade lambdasensorn mäter bränslets aktuella värmevärde och anpassar luft/bränsleförhållandet därefter. På så sätt får man alltid den mest effektiva förbränningen med minimala utsläpp, samtidigt som bränslekostnaderna hålls nere.
• Integrerad pekkontroll – Lambda Touchtronic
  Eco-serien levereras med den moderna styrenheten Lambda Touchtronic, som kombinerar elegant design med enkel användning. Med en tydlig pekskärm får du enkel navigering, smart värmefördelning och automatisk anpassning till väderförhållandena. Systemet kan styras på distans via app eller dator, och är även kompatibelt med smarta hemlösningar. Det ger dig full kontroll över värmesystemet – när som helst och var som helst.

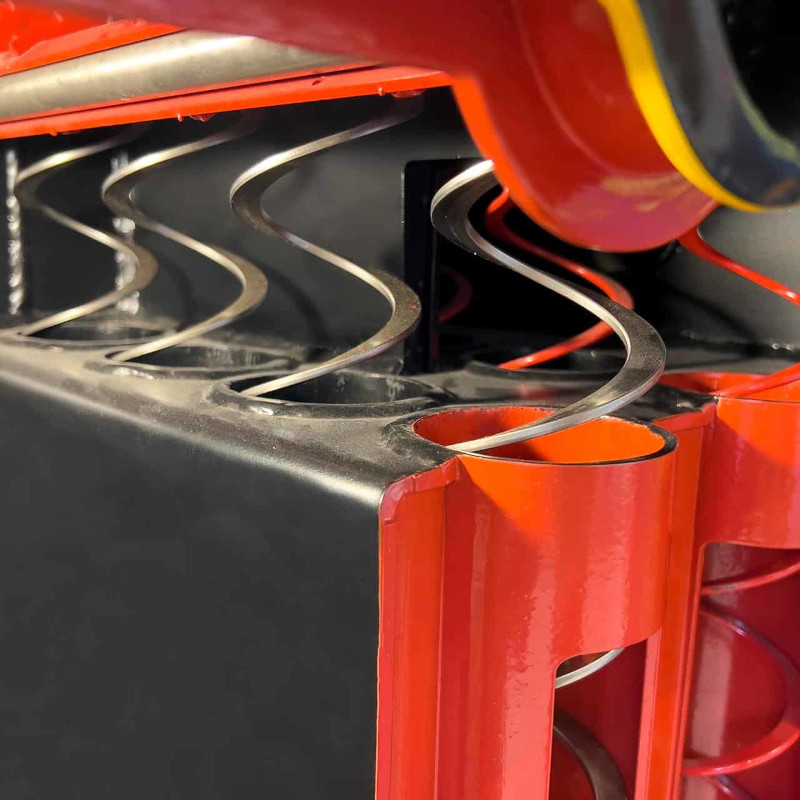

• Optimerad rengöring för hög bekvämlighet
  Alla värmeväxlarrör, inklusive första passagen, rengörs automatiskt med jämna intervaller. Turbulatorernas kanter avlägsnar effektivt flygaska som sedan faller ner i askskruven. Där krossas och komprimeras askan innan den samlas upp i en integrerad asklåda. Detta ger en mycket bekväm hantering, högre årsverkningsgrad och minimalt behov av manuell rengöring. För modeller upp till 230 kW räcker en enda drivenhet för både värmeväxlar- och askrengöring, vilket ytterligare minskar energiförbrukningen.

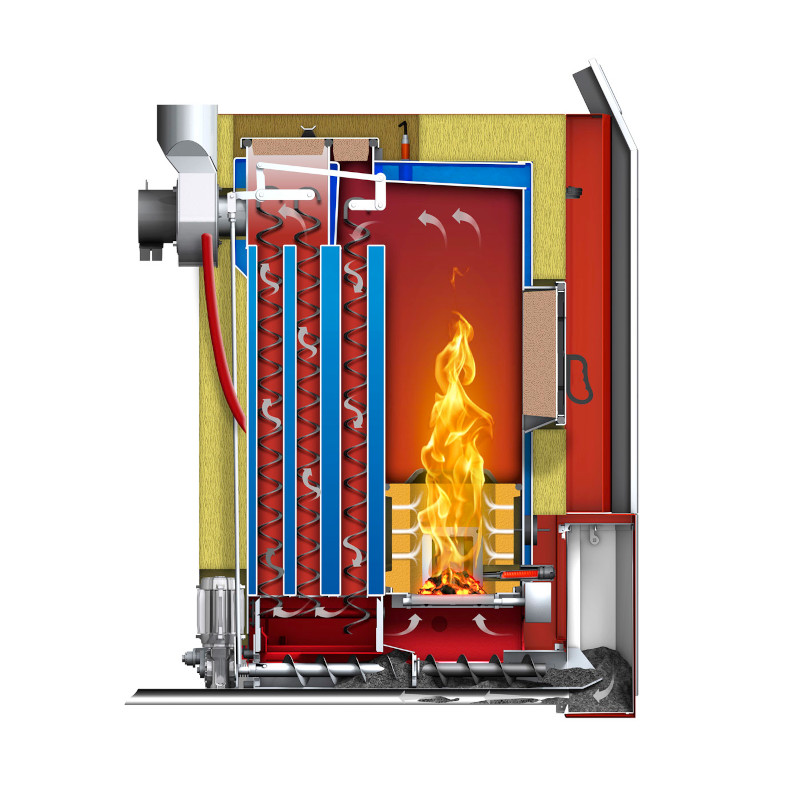

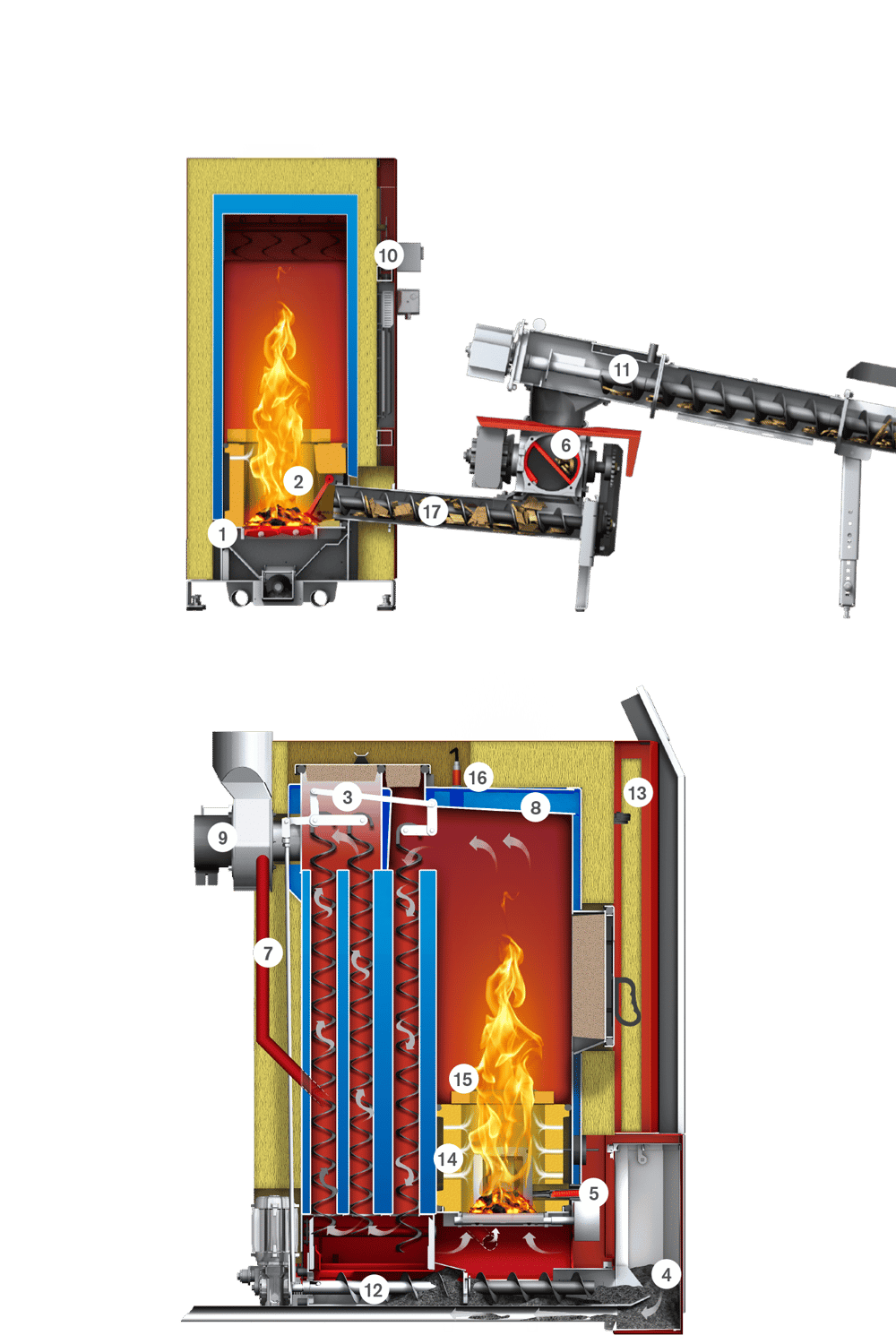

Genomskärningsvy

1. Flerstegsrostersystem
2. Eldstadsnivåkontroll
3. Turbulatorer med automatiskt pannrengöringssystem (även i 1:a draget)

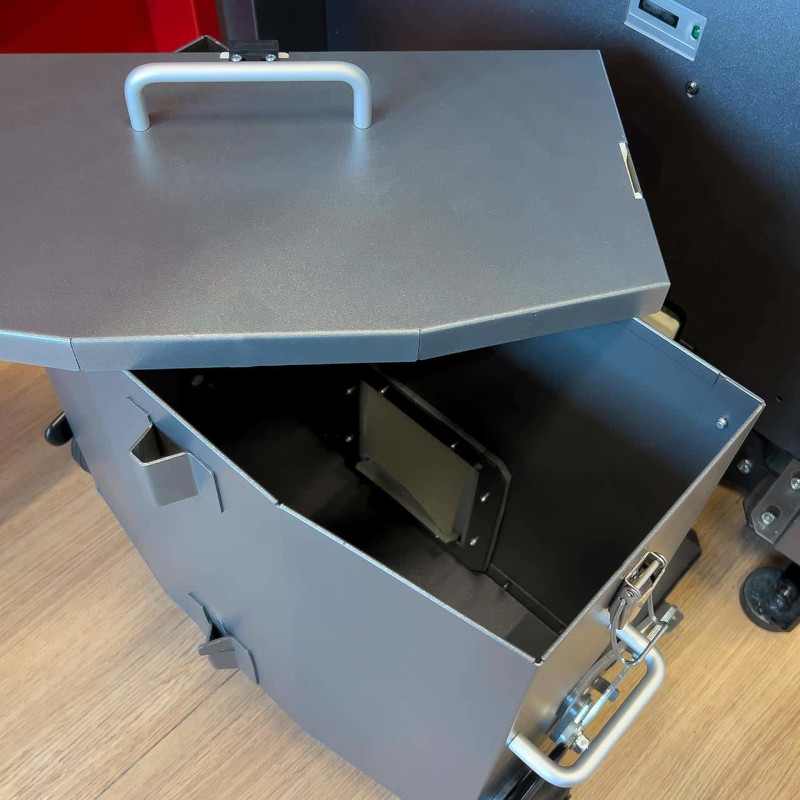

4. Askbox 30 l. Tillval - asksugsystem för mycket långa serviceintervall
5. Automatisk tändning med 300 W
6. Tvåkammarscellsluss i Z-form (18 cm djup)
7. Rökgasåterföring
8. Konvektionsdel, ingen termisk säkerhetskrets krävs
9. Rökgasfläkt (EC-motor) med undertrycksövervakning
10. Integrerat bakskydd - Tillval
11. Eco-RA – energibesparande bränsleutmatning
12. Askutmatningssystem för flygaska och rosteraska
13. Undertrycksövervakning
14. Fullt keramisk förbränningskammare
15. Flamkoncentrationsmunstycken av högkvalitativt eldfast material
16. Lambdasond
17. Stokerskruv i rostfritt stål för bränslematning

Tillbehör & tillval

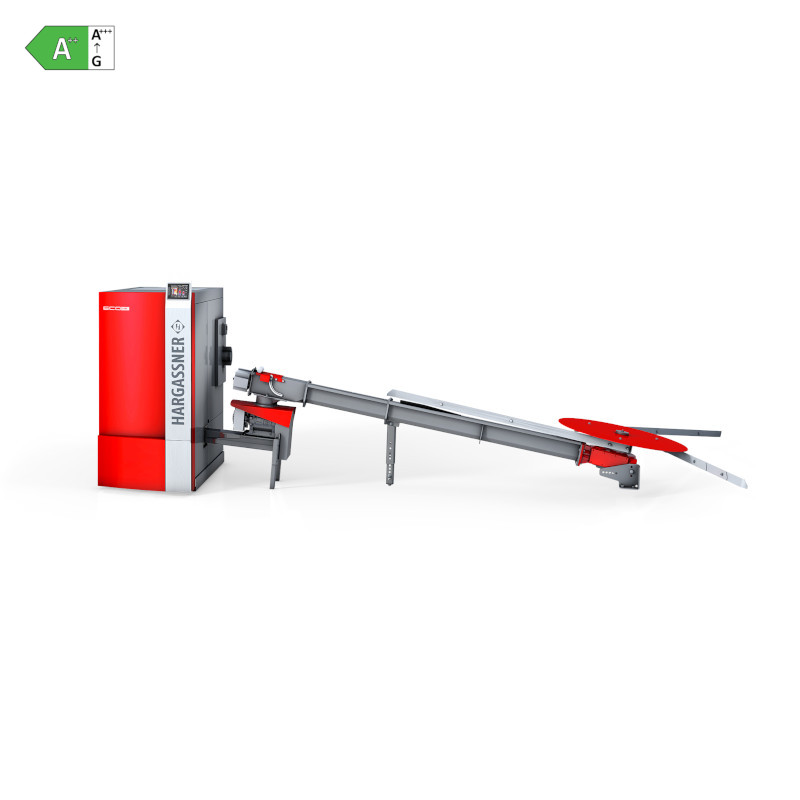

ECO bränsleutmatningssystem – robust och tillförlitligt

Tack vare en låg drivningseffekt på endast 0,18 kW (0,30–0,38 kW för pannor på 70–330 kW) och en robust, högverkningsgradig kuggväxel sparar bränsleutmatningssystemet stora mängder energi och sänker därmed elkostnaderna. Du kan spara upp till 67 % i elkostnader jämfört med konventionella bränsleutmatningssystem. Med en utmärkt växelverkningsgrad på över 90 % överträffar det tydligt vanliga snäckväxlar.

Den nya modulära designen säkerställer dessutom att skruven, tillsammans med dess tråg och avtagbara lock, är enkel att använda.

Hargassner tillhandahåller flera olika påfyllningssystem. Kontakta oss för fler alternativ.

Partikelseparator – eCleaner

Finns som tillval och kan även eftermonteras på pelletspannor och flispannor från 20–230 kW. Partikelseparatorn minskar partikelutsläppen avsevärt genom en elektrostatiskt baserad metod – beroende på bränsletyp.

I eCleaner laddas de fina partiklarna elektrostatiskt, varefter de fälls ut på väggarna och därefter transporteras automatiskt till pannans vanliga asklåda.

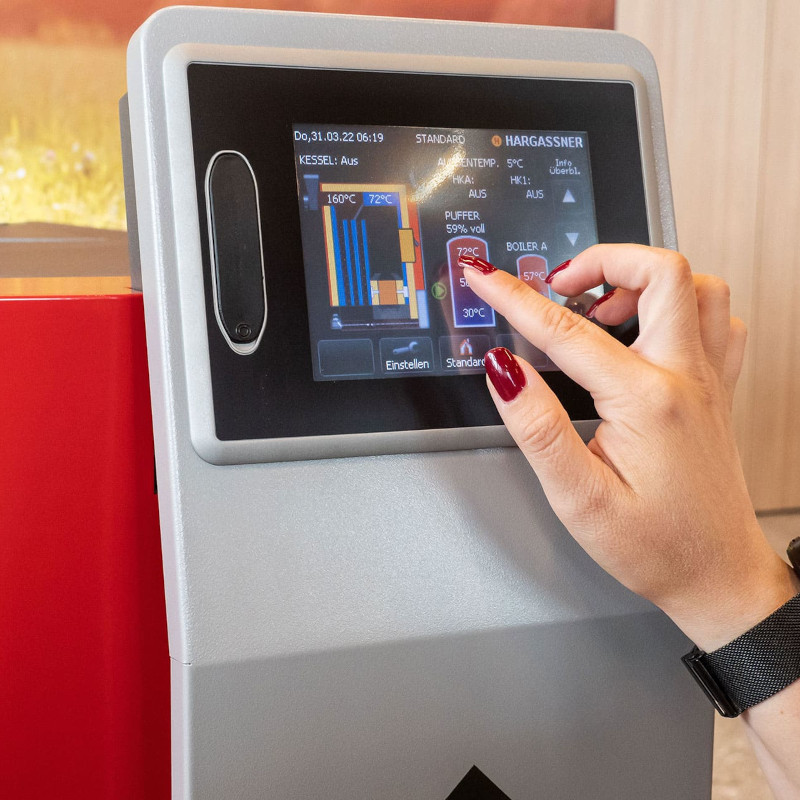

Styrning & touchdisplay

Hargassner Lambda Touchtronic kännetecknas av en ovanligt högklassig design och mycket enkel användning.

Denna programvara styr hela värmesystemet – från bränsletransport och förbränning till värmekretsar och varmvattenberedare. Den är väderstyrd och känner därför av förändringar i omgivningen direkt när de sker, och justerar pannans effekt sömlöst därefter. Resultatet blir att pannan alltid arbetar inom sitt optimala effektområde, vilket gör att du sparar både bränsle och onödiga kostnader.

App för mobil pannstyrning

Få tillgång till din panna var du än befinner dig – när som helst.

Maximal användarvänlighet för ditt biobränslevärmesystem från Hargassner.

Den kostnadsfria programvaran ger många möjligheter till mobil styrning, övervakning och översikt av din Hargassner-panna. Viktiga meddelanden kan skickas direkt till din smartphone via pushnotiser. Med webbapp-alternativet kan du dessutom komma åt dina värmedata via valfri webbläsare.

Samtidigt kan appen integreras i flera vanliga system för hemautomation.
